从焊盘拉出线来打上过孔，线总是歪的？

录入：edatop.com 点击：

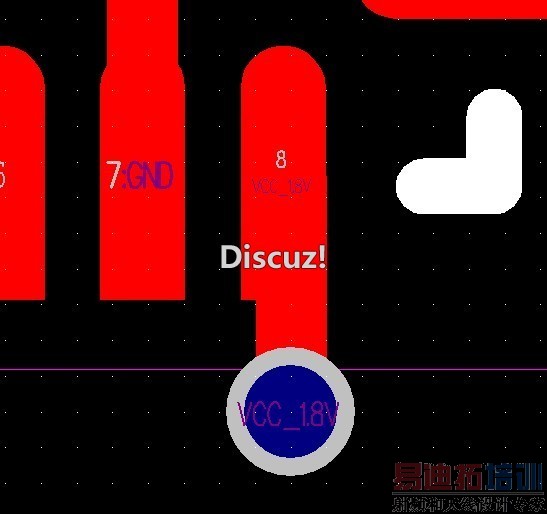

如图，哪里应该设置一下撒？

在options----grids----via grid下有一个snap to grid，把那个钩去掉应该就可以了

谢谢您的回答。
假设有一种情况，焊盘的间距与grid不一样，那么几乎所有的焊盘中心都不在grid上，这时候每次都需要修改焊盘中心为板卡中心吗？

good idea！我也顺道学了一招，谢谢。

非常感谢各位朋友的解答。

谢谢各位大虾的分享！
