PADS LAYOUT布线时如何snap 焊盘中心?

录入:edatop.com    点击:
拉线的时候总觉得是在snap grid而不是焊盘中心。

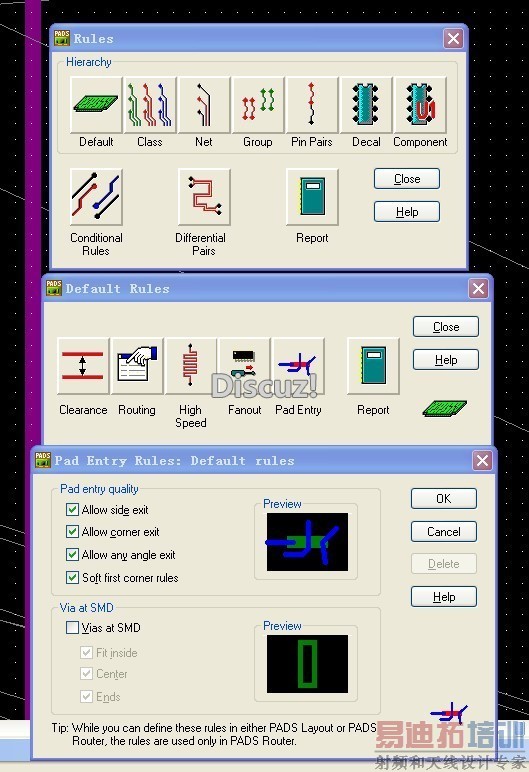

你看看下面这些设置,设置一下应该没有问题

你的设计格点是不是设置的太大了?

谢谢热心回复。
