pcb做完后进行验证设计,在制造验证的时候出现这个头疼的错误,下大家

录入:edatop.com    点击:

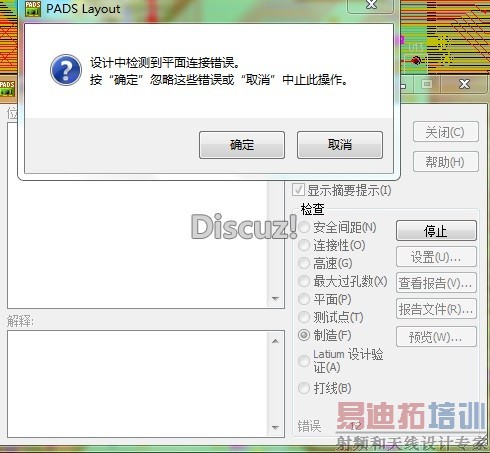

点确定后出现很多DFF错误

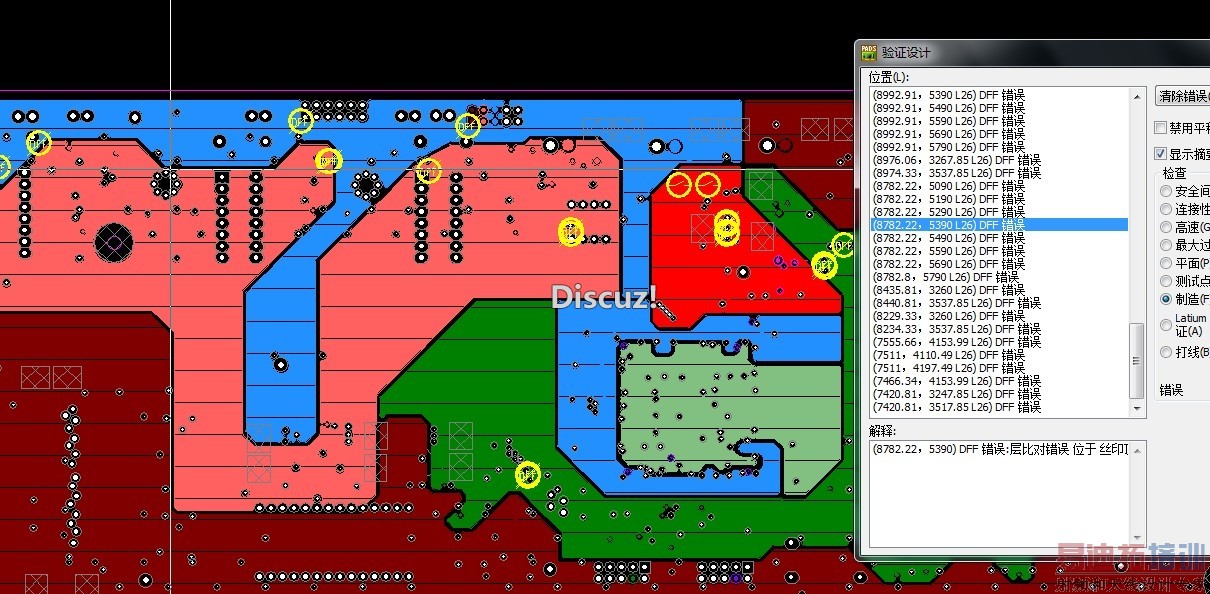

把错误标记的图片发上来看看

麻烦你了

这个我也不清楚,不过问了我公司的高手,说这项一般都不用检查。

但是 生成平面层GERBER的时候要报错啊

我看了之前公司的板子,8层2片DDR的,这项检查也有报错,但出GERBER没有报错哦,你那个出gerber报错是什么情况。
