原理图原件重新编号的问题

录入：edatop.com 点击：

因为我在画完原理图后又做了一些修改，所以原件编号乱了，如电阻 R1、R2、R8、R13，中间的电阻已经被我删除了，我想重新编号，请教各位大神有何办法。
我听说pads没有这个功能，但是有小工具类似插件的可以实现，我不太清楚具体情况，特来向各位前辈请教。

pads logic下可以使用pads helper来实现，是一个免费小工具，在网上能找到。

PADS 有这个功能, 只是在 PADS Layout 里.
在 PADS Layout 改完后再同步回原理图.

能不能告诉我具体方法啊 3q

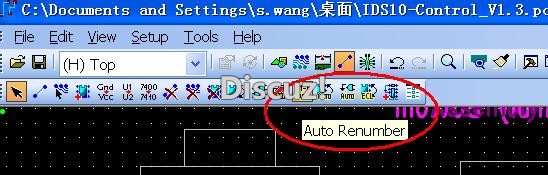

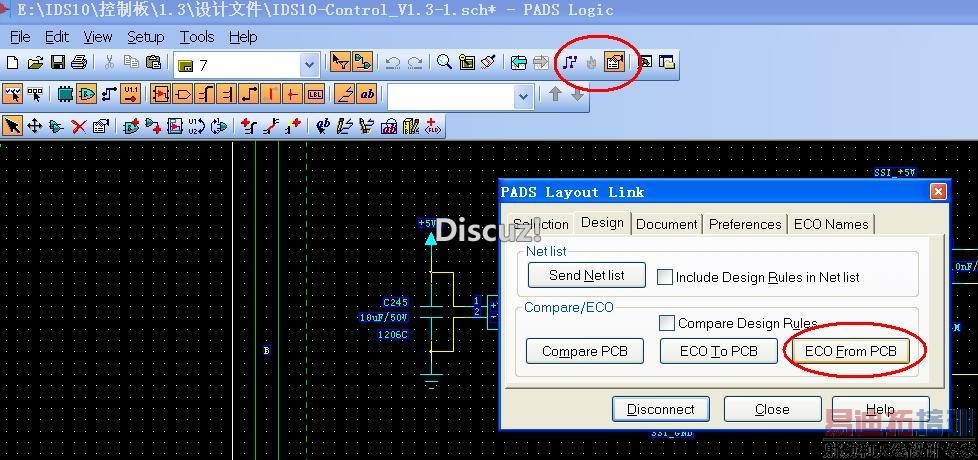

在Layout里ECO工具栏下有个Auto Renimber，修改好之后，再打开原理图选ECO FromPCB,就可以了

去pads官方网下一个脚本文件吧。用的很方便的！

是这样的
