pads layout里hatch outline怎么画？

本人菜鸟，在网上找了一整天也没找到关于hatch outline的资料，手头的相关书籍也没有详细介绍，只是一带而过，我现在对hatch outline是完全没有概念，它的作用是什么？我的这块电路板上是用hatch outline包围住其中一个电源的（这块板一个四个电源），我不知道为什么不用plane area？！两者究竟有什么不同呢？

plane area 是分割混合平面层 它主要是当你的层设置为split/mixe时才用到，在些层可以存在走线和电源分区......

那hatch outline到底怎么画呢？谁来教教我啊～～～～

工具欄中有相應的工具,先用copper pour工具畫你想要的大小,爾后,shift+單擊邊線選中整個外形,右鍵菜單中選properties 在其中為其指定相應網絡(assign net by chilk)..再tools---pour manager 在對話窗中flood項下flood made中選flood all即可填充相應的網絡舖銅.

快捷键：SPO
你就知道怎么画了

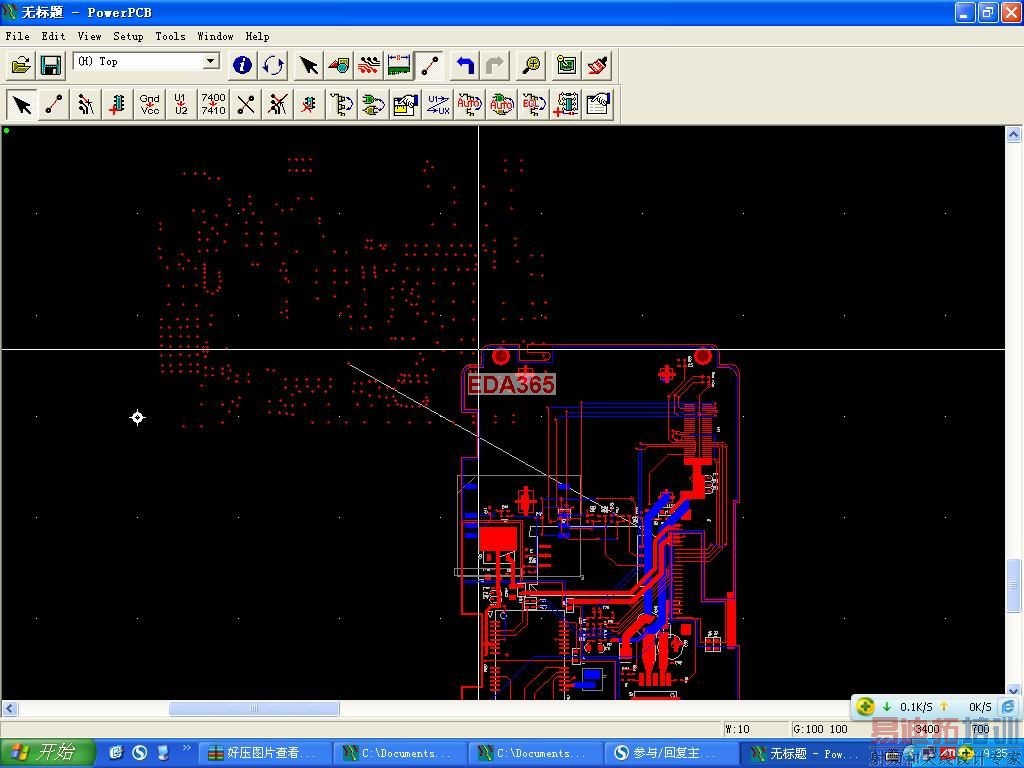

按照5楼所说的去做，结果变成这个样子，把颜色设置为背景颜色后就什么也看不见，也不见hatch outline。

hatch outline怎么画？spo之后也不知道怎么画！

我刚理解！

学习

请问，你现在知道怎么画了吗，我现在使用copper pour只能画出那种最基本的多边形，顶多增加一个圆角，像那种沿着元件轮廓线或者布线走向的填充区域要怎么画呢

哥们为什么要画HATCH

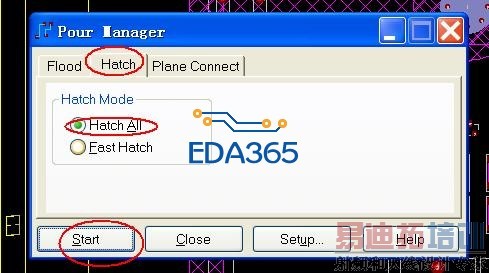

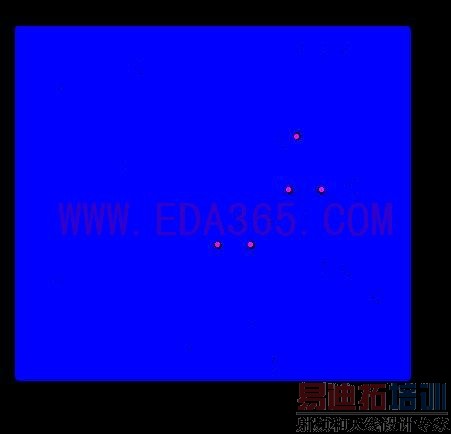

楼主的贴的图，应该是铺铜的外形，这种情况下如果要显示实铜，一个可以点Tool---Pour Manger---Flood，还有一种可以点Tool---Pour Manger---Hatch


，第一种是重新灌铜，第二种就是楼主说的Hatch，其实就是恢复上次的铺铜，这种情况下，如果layout有变化，铜皮是不会跟着变化的，Hatch和Flood的主要区别就是这个，别的都一样

你说的的这个Hatch Outline，其实就是用动态铺铜的方式铺出来的，动态铺铜Flood之后，关闭文档，再打开就会显示这种状态，Hatch和Flood的主要区别就是，在这种状态下，你如果点Hatch，就是恢复上一次的铺铜，如果你的layout有变动，它铺出来铜皮是不会跟着变的，而Flood是重新灌铜，如果layout有变动，铺出来的铜皮也会跟着变，其他的没什么区别

你那个是铺铜后的效果，才会有那种弯弯曲曲的线（根据设置的限距自动避开），铺铜没必要去一笔一笔去描吧，累死人了哦
