《 PADS9.5实战攻略 》
特开设此贴,和大家一起交流pads9.5使用,主要是:pads layout,pads router,pads logic
欢迎跟贴!有问必答!
尊敬的各位读者:
首先对您的支持我表示非常衷心地感谢。由于我工作的疏忽,导致P94图7-16未能正确显示出来,
下面的图就是未显示的图。对于给各位读者造成的不便,还请大家多多体谅,
如果您有任何问题,欢迎给我发邮件PCBTech@yeah.net
祝您工作顺利,万事如意!
图7-16“热焊盘”标签页
*********【配套视频教程不断更新中】***************************
******** 【9月视频光盘】********
待制作。
******** 【8月视频光盘】********
【光盘详情】:手机板MT6572主芯片与DDR之间的互连及等长。
【无配音】
【含练习pcb文件】
******** 【7月视频光盘】********
【光盘详情】:PADS自动差分线设置程序+图文教程;差分线布线技巧:手工等长+自动等长。
【无配音】
【含练习PCB文件】
******** 【6月视频光盘】********
【光盘详情】:pads创建封装及导入网络表,
视频列举了:
一,创建pcb封装的十种常见问题及解决方案。
1.如何快速的定器件的中心为原点?
2.solder和paste的补偿有没有什么标准?
3.相对于数据手册上焊盘尺寸有没有一个统一的补偿标准?
4.焊盘的引脚号可不可以调小点,感觉太大了,做封装的时候 很碍事!
5.导入PCB的时候,封装和元件类型是不是都要和原理图一样才可以成功导入?
6. 用向导做封装,怎样去除中间+1的引脚?
7.封装做完之后, 查看的时候发现器件不在显示窗口的正中间,啥原因呢?
8.建完封装之后没有定义元件器类型就保存到库中了,有没有办法重新定义它的器件类型?
9.建封装的时候发现有一些隐藏的层在里面 ,返回到PCB里面移动的时候才发现有这个层 , 不知道这个层是怎么弄上去的?
10. 做PCB封装库,应该包含哪些信息,行内的通常做法是怎样的?
二,导网络表的各种常见错误以及解决方案。
1. 库中找不到元件类型,与之对应的元件都无法成功导入
例如:库中找不到元件类型 RT9701 - 无法检查下列元件:U9
库中找不到元件类型 NZ2520SD12MHZ_0 - 无法检查下列元件:X1
库中找不到元件类型 TPS61241_1 - 无法检查下列元件:U8
·······
2.单个/零个管脚网络警告
---------------------
例如:网络 SNS2N 在 PCB 网表文件中的管脚不足两个。
网络 SNS3N 在 PCB 网表文件中的管脚不足两个。
·····
3.原理图连接性错误悬浮连线或子网
例如:BT_PCM_CLK10_WIFI&BT X4900 Y5880
BT_PCM_DIN10_WIFI&BT X4900 Y5480
4. 无网络名的悬空连线
例如:N1719089008_SD&USB X4400 Y4780
N1734448913_INAND X5700 Y6500
5.带网络名的悬空连线
例如:BT_PCM_CLK
10_WIFI&BT X4900Y5880
10_WIFI&BT X10300 Y4480
6.电源或接地符号使用了不正确的网络名
例如:SNS3P
03_CPU_POWER X700 Y8380 - 网络所用电源符号: VDD_ARM
03_CPU_POWER X9800 Y11380 - 网络所用电源符号: VDD_ARM
7.缺失页间连接参考编号的子网
例如:BT_PCM_CLK
10_WIFI&BT X10300 Y5480- 管脚: U12.66
8.具有页间连接的子网未参考其他子网
例如:SNS2N05_PMU_A X8100 Y6780
SNS3N 05_PMU_A X8100 Y6080
可以做为初学者或PADS使用者学习导网络表设计数据的参考视频,让您从此轻松导入网络表。
******** 【5月视频光盘】********
【光盘详情】:PADS导结构图及案例分析,视频列举了:导结构图常见错误以及解决方法。
可以做为初学者或PADS使用者学习导结构图设计数据的参考视频,让您从此不用因为结构图的问题而烦恼。
******** 【4月视频光盘】********
【光盘详情】:
一、10层双阶盲埋孔设置及Router快捷打孔视频教程及宏文件(无配音)
读者需求:VIA1-2,VIA3-5,VIA5-6等钻孔对的宏命令如何录制啊。我现手头有个10层板,用到2阶盲埋孔的,想分别录制V1A1-2,VIA2-3,VIA3-8,VIA2-8,VIA8-9,VIA9-10。这几对孔如果录制好了宏命令,设置成了快捷键,在设计中切换层走线就可大大提高效率的。赐教下!
二、24路路由器及2路千兆以太网的布局布线复用视频(有声版)
凭订单号和收货人姓名, 邮件至fuma168@yeah.net免费索取24路路由器及2路千兆以太网的布局布线复用视频。
******************************************************************************
JIMMY ,你好,新手学习PADS,请问下
pads修改快捷键ROTATE 90这个一直没找到怎么在MOVE的额过程中进行修改,默认的是CTRL+R ,但是在KEY BOARD里面没有找到哪里修改,修改了ToolsCustomizeKeyboard and Mouse
command選擇Cluster View Mode Design下的ROTATE不能在MOVE的情况下进行旋转,同样比如元件的Flip side,默认是CTRL+F这些都是找不到在哪里修改,KEY BOARD里也没看到,请帮忙解答下。
楼主:
你好!
我是一个新手,刚从学校毕业,在学校里没有做过设计,而且学习的软件也是99SE。可是现在工作了,公司用的是PADS,于是出现了几个问题:一,软件操作相当生疏(现在有你们的各种教程了,我会多看多学习的);二,在PCB布线过程中有许多小细节根本注意不到,或者可以说就没有某些意识,举个简单的例子,在之前的一块板上有一个5脚USB,我布线时仅仅引出了电源和两条数据线,其他的引脚一股脑的都接在copper上了;再比如,我没有区分GND、MCU-GND等,全部设计为GND了。所以,我现在相当的没有信心,一直质问自己在学校里都学什么了。呵呵,让大家见笑了!现在,我就想请教楼主,作为一个新手,一个零基础的设计者,我都需要注意些什么呢?该从哪里着手学习巩固以前的知识,并且把这些知识运用到工作中呢?设计过程中到底有哪些需要特别注意的信号呢?
基础很薄弱,还请楼主不吝赐教!谢谢了!
linsmt 发表于 2012-5-11 13:48 JIMMY,我看了下你们公司的设计工艺检查单上面有项:建议孔径列表按孔径从小到大排一下序,如何排呢? part selected is an off-page not a component, linsmt 发表于 2012-5-10 18:45 好! 我说怎么两个帖子的名字一样呢,先支持一下。 老师很专业很强大!支持! JIMMY!你好,请PIN PAIR做等长一直有个问题没明白。 自学新手的一点体会,先不要去研究高速信号的一些规则了,知道有那么回事就好了,工作和学习分开,工作的时候好好工作,有什么不懂的多问同事,没有人不愿意教的,问过的问题一定要记下来(看你记在哪里了,脑子里或者笔记里,当然了最终都是要存在脑子里的),特别是不懂的,先自己思考,如果实在是想不通了,就问问同事。回家后自己学习,如果你想早点学好,先学好PADS的基本操作,把软件熟练操作了,再去好好研究那些规则什么的,最后工作就是学习的过程,学习也就是工作的过程了。祝你早日成为LAYOUT高手 谢谢,太谢谢了,我一定会很努力的,因为我确实很喜欢做这个。你给我指了一条明路,下面怎么走就是我自己的了,谢谢了,我会走好它的!还希望以后多多指教! 你可能没仔细看第一句话,“自学新手”。所以我两只能说是共同成长,呵呵 子曰:“三人行,必有我师焉!”你既然能为我解惑,那么你就有值得我学习之处!而且,你既然是自学成功,那么就必定有我值得借鉴的地方,而且也会有很多宝贵的个人总结及体悟,这些都是我拍马不及之处!所以,不要谦虚,望以后能共同进步!A ZA A ZA fighting! 既然大家都在讨论这个问题,那我把我的困惑也说说,还望JIMMY讲解下子。 补充下,有时在ROUTER里走线时,调了下管脚对,同一网络总会出现连不上的情况,非得去LAYOUT里走线才行。在ROUTER里改了下拓扑结构还是不行的。 非常感谢楼主的指导,我会很用心的学习的,以后有不懂之处还望大家不吝赐教! 请把这个文件上传上来一下哈
这是我在选取添加元件时出现的问题,为什么?只有从common库中选取才出现,其他库都好好的,为什么?
如何解决?
我想请教一个问题,我的WIN7系统在装PADS9.3时,破解完成后,报一个并行兼容错误,请问需要怎么解决呀?
将一个信号线过孔的属性勾上stitching后,那做出来的PCB板两种过孔有什么区别吗?
回复:一样的。
PADS过孔中的Stitching属性解释
... 56&fromuid=1147[/url]
请教一下:
当SCH同步到pcb时,二个窗口都打开在桌面上,但当次在sch中选中元件时,到pcb中要先点一下才能选到元件,请问有什么方法设置可以更方便一点,不点或同时按某任键就可以呢?先感谢了!
回复:
建议用宽屏的显示器。

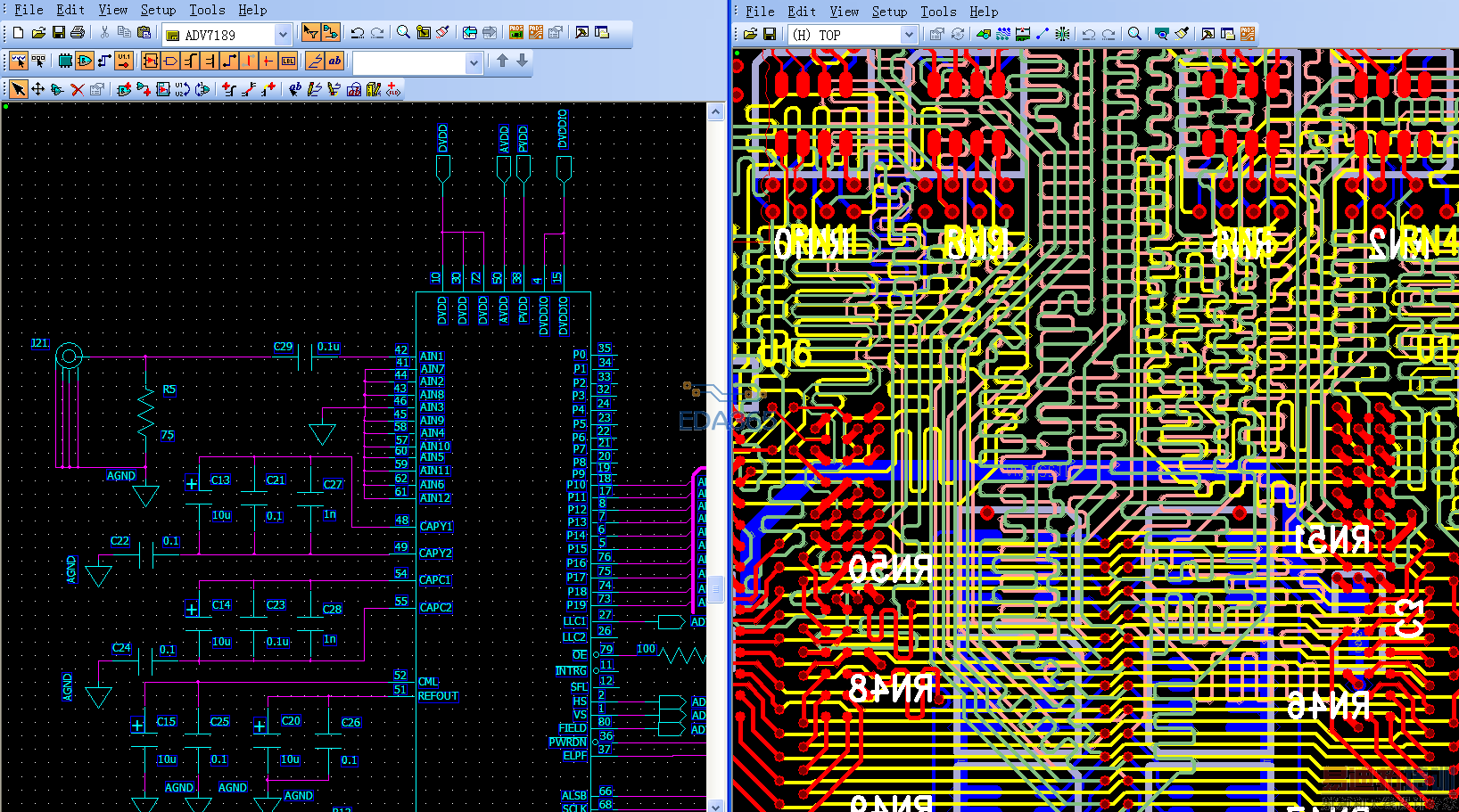

原理图放在左边,PCB放在右边。在原理图选中器件时,右边的PCB就会同时显示。
此时你就直接在PCB界面中进行操作。
你说的:到PCB中要先眯一下才能选到元件。
其实你交互后,在PCB中直接按中键放大一点就可以很方便的进行操作了。

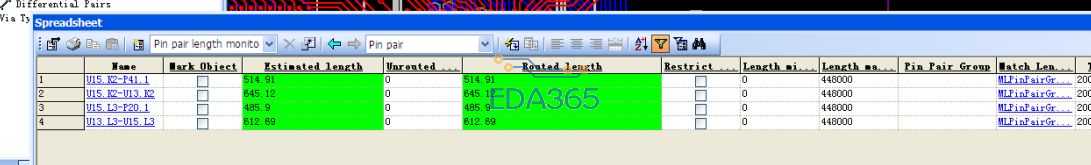

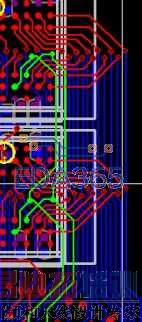

如图001我是随便选了两根用PIN PAIR来做等长的,如图002是设为PIN PAIR后的效果
我想问的是我选了两根用来做PIN PAIR来做等长的,为什么在图3中,不是两根,而是分成了四节,是我的拓扑结构有问题,还是其它问题。
回复:
我觉得是软件上的拓朴结构有问题。(PADS软件开发还有待改进)
解决方法:将T点的过孔用器件的形式来实现。
在原理图中在地址,控制类的网络连接中,每个网络加一个器件(以过孔的封装形式)。

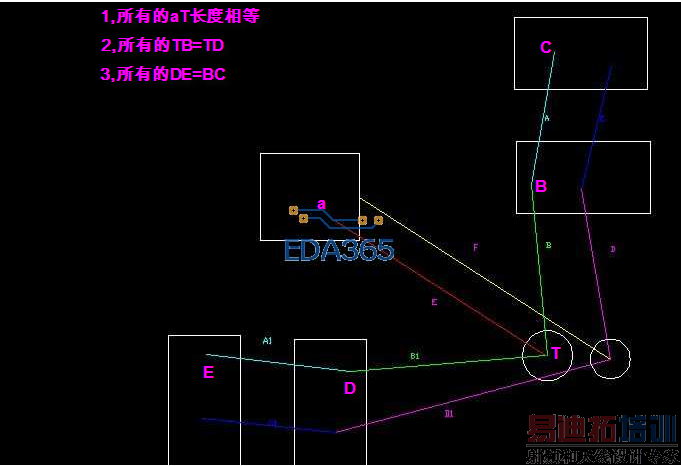

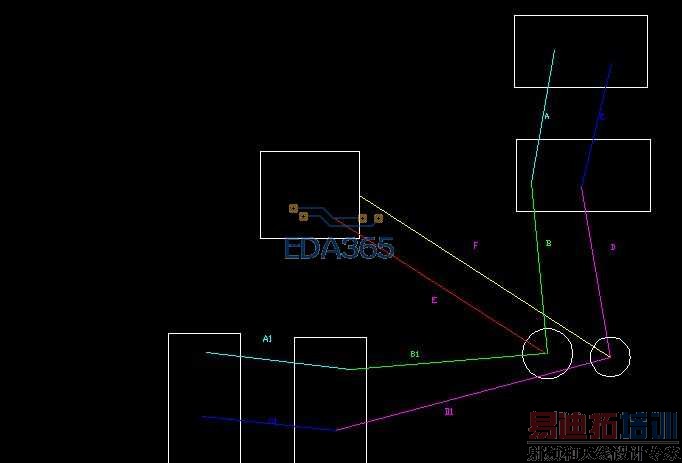

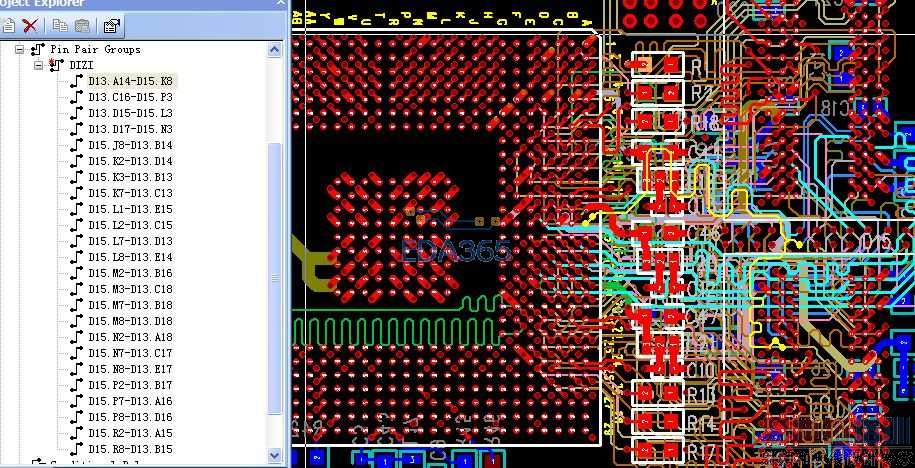

图片01是在论坛里找的JIMMY上传的T点DDR样板,我用PIN PAIR做等长选择,会出现分段的情况,如D13.A14到D15.K8这段,选择时会在Project中出现两段,即D13.A14-过孔与过孔—D15.K8这两段。这样做等长不是我想要的那段。我想得到的是D13.A14-D15.K8这段,中间不要分段。就如同JIMMY图片中的D13.A14-D15.K8这样的效果。
JIMMY 的PCB里选择时从来不出现那种情况,我自己用其它PCB来做就会出现我所说的情况,还望JIMMY能够指点下。谢谢!
在LAYOUT里走好后,在ROUTER中用PIN PAIR做等长时,就会出现管脚对分段的情况
回复:

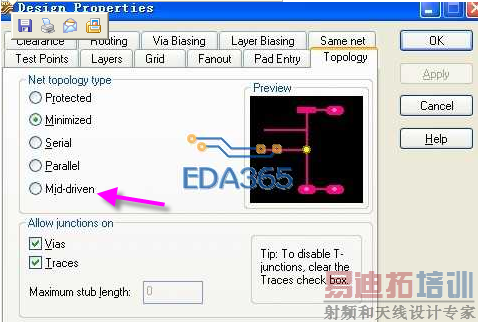

走线前如下图设置
