PCB拼版反向问题
录入：edatop.com 点击：

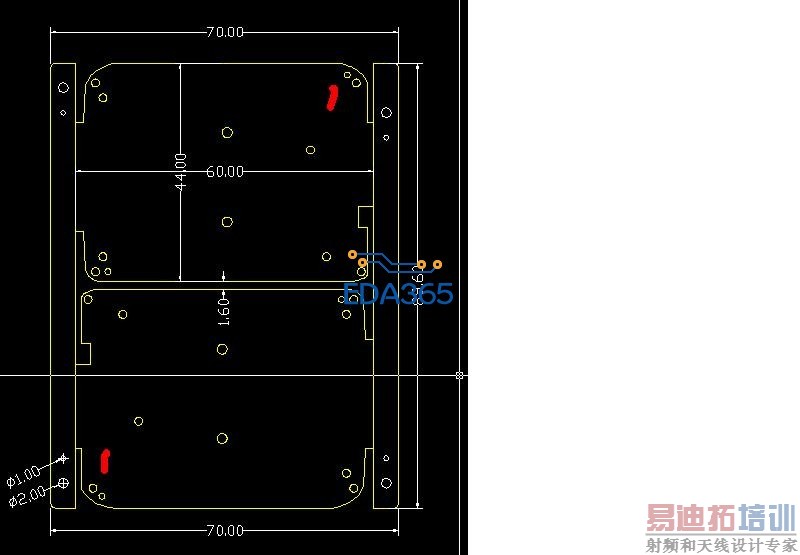

pcb拼版图中两个PCB的方向是反向的，不知道对贴片是否有影响，最好的拼版方向是什么样的？图中红色字体1和1处于对角，对贴片有影响吗
最好一样的，基本要求贴片元件在同一方向
对于拼板要看实际的LAYOUT,如果你的PCB布局时单面贴片的话，最好是采用一个方向的，如果布局时双面贴采用阴阳板拼板效率会高点，但是像楼主这样转180度的建议不要，转180度一般是对那些不规则的板子，如果采用一个方向拼可能会存在受力不好的情况，楼主的这块板子相对来说还是比较规则的，一个方向拼也不会存在受力的问题，所有还是建议用一个方向拼
多谢
此拼板没必要旋转拼板，直接同一方向就好了。
