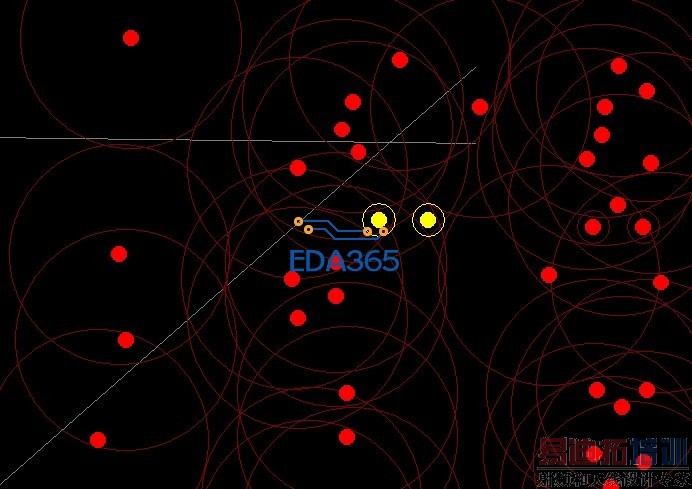

PADS LAYOUT里面过孔有很大一个圆圈，怎么解决呢？

录入：edatop.com 点击：

分割地平面填充后，有圆圈的焊盘会阻断平面层的连接，有点像是禁止区域。

过孔属性里的inner层的反焊盘antipad改一下试试。

焊盘栈吗？什么选项？

过孔属性里
