小巧无触点电冰箱延时保护器
录入：edatop.com 点击：
该无触点电冰箱保护器元件少、成本低、体积小、无需调试，用双向可控硅替代了继电器。
工作原理

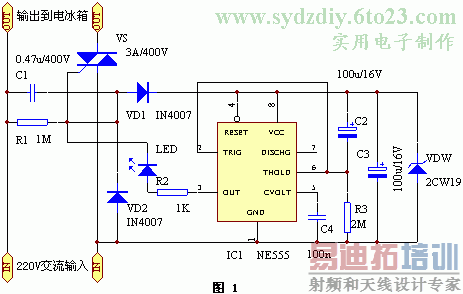

该保护器电路如图1所示（点此下载原理图）。220V交流电源经过电容器C1降压，VD1半波整流、VDW稳压后供给时基电路555作为工作电源，接通电源约5分钟，时基电路的③脚输出端由低电平变为高电平，双向可控硅VS导通工作，给电冰箱供电。此时发光二极管LED点亮，表示供电正常。
元器件选择与制作
元器件选择见附表。
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 1M 1W | 1 |
| R2 | 电阻 | 1K 1/8W | 1 |
| R3 | 电阻 | 2M 1/8W | 1 |
| C1 | 金属化纸介电容 | 0.47u/400V | 1 |
| C2、C3 | 电解电容 | 100uF/16V | 2 |
| C4 | 涤纶电容 | 100n | 1 |
| VD1、VD2 | 整流二极管 | IN4007 | 2 |
| VDW | 稳压二极管 | 2CW19（12V） | 1 |
| LED | 发光二极管 | 1 | |
| VS | 双向可控硅 | 3A/400V | 1 |
| IC1 | 时基电路 | NE555 | 1 |
该电路由于使用元件少，安装容易，只要连接正确，一般无需调试即可正常工作。
