基于DSP双路音频信号实时处理系统设计

摘要 采用TMS320C5509A作为核心处理器，给出了一种利用DMA结合多通道缓冲串口McBSP组成的语音信号采集系统的实现方法。合理分配了数据缓冲空间，可靠稳定地实现数据的实时更新，完成双路立体声信号的实时采集、处理和发送。阐述了AIC芯片与DSP连接的配置和数据接口的设计方法，给出CODEC与DSP之间数据传输的程序示例。试验证明。该系统能够高精度、高稳定地完成音频信号的采集处理和发送任务，适用于个人便携式音频通信设备的驱动开发。
关键词 DSP；DMA；TLV320AIC23B；实时采集处理；缓冲更新

    现代音频信号处理领域，通常需要采集大量的数据进行实时分析，并目逐步从处理单路信号发展为处理多路信号。对语音信号而言，采用元音强度与元音间隔作为听者识别信号的基础参数。另外音频信号处理的器件也从传统的模／数、数／模转换器发展成为多款高性能专用芯片。传统的数据采集系统以工控机或普通单片机为核心，整个系统体积大、功耗高，未考虑语音数据实时处理和发送。设计的实时语音处理系统具有数据量大、缓冲更新迅速、稳定性高、采集发送延时小等特点。该系统利用DSP进行数据处理，DMA与McBSP实现双路音频信号的实时并行采集发送，便于实验室进行数据分析、算法仿真和过优化处理流程等，也可用于个人便携式音频通信设备的驱动开发。

1 硬件概述
    该系统采用美国Texas Instruments公司TMS320VC55X处理器，其继承了C54X系列的发展趋势，低功耗、低成本，在有限的功率条件下能够保持优良的性能。工作在0．9 V，其核的功率仅为0．05W／MIPS，性能可达800 MIPS，对数字通信、语音处理等便携式应用提出的挑战提供了有效的解决方案。以TMS320VC5509A为例，该芯片共有3个多通道缓冲串口，分别为McBSP0、McBSP1、McBSP2，每个串口接收和发送数据使用独立的时钟，支持连续传送，可直接与多媒体数字信号编码器的工业接口以及ADC／DAC接口实现无缝连接，通过CPU或DMA对16 bit寄存器访问实现通信，由DX引脚发送数据，RX引脚接收数据。通信时钟和帧同步有CLKX，CLKR，FSX以及FSR引脚来控制。TMS320VC5509A芯片提供
6个通道DMA控制器，可独立于CPU完成4个标准接口的数据传输。每个通道可从一个数据源地址读取数据后写入另一个口或目标地址。特别指出5509芯片具有64 kB双访问RAM，其结构由8个4 kB×16位的块组成，允许两个端口同时访问，提高了系统速度。
    TLV320AIC23B是TI公司推出的一款高性能立体声音频编解码器，内置耳机输出放大器，支持MIC和LINE二选一的输入方式。输入和输出都具有可编程的增益调节功能。TLV320AIC23B的模／数转换器(ADC)和数／模转换器(DAC)集成在芯片内部，可以在8～96 kHz的采样率下，提供16 bit、20 bit、24 bit和32 bit的采样数据。ADC和DAC的输出信噪比分别可达90 dB和100 dB。AIC23B通过外围器件对其内部寄存器进行编程配置，其配置接口支持SPI总线接口和I2C总线接口，如表1所示。

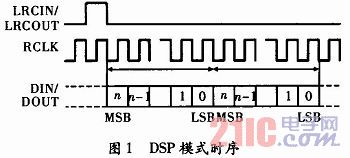

    AIC23b数据传输格式支持右判断模式、左判断模式、I2C模式和DSP模式4种方式，其中DSP模式专门针对TI DSP设计。这两款芯片的I／O电压兼容，从而使得二者可以无缝连接，因此，基于DSP和音频Codec芯片AIC23B构建的硬件系统是一种理想的语音信号处理系统。在语音信号处理系统中，AIC23主频为12 MHz，A／D和D／A转换器的抽样频率为8 kHz，模拟音频信号由LINEIN／MICIN输入到该芯片，这些参数需要通过McBSP1对AIC23进行配置实现。模拟音频信号通过A／D转换、编码后，由数字音频接口传送给DSP的串口McBSP0，并接收DSP处理后的数据，收到的数字音频信号经解码、D／A转换后，从HEADPHO／LINEOUT输出。本系统采用DSP模式，如图1所示。

    I2C总线协议是由Philips公司开发的两线式串行总线，用于连接微控制器及其外围设备，该协议已广泛地应用于数字通信系统硬件电路设计中。
    AIC23B与微处理器的接口有两个，一个是控制口，用于设置MC23B的工作参数，另一个是数据口，用于传输AIC23B的A／D、D／A数据。用I2C总线与AIC23B的控制口接口，对AIC23B的各个控制寄存器进行设置。McBSP的发送与接收时钟均由AIC23B提供。 [p]

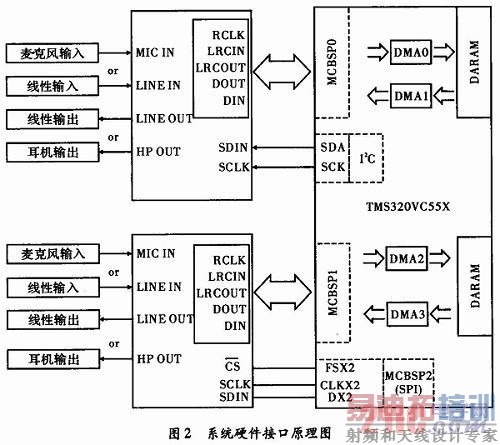

    在DMA应用中，可以赋予每个通道的bit流高低的优先级。每个DMA通道的同步事件为MCBSP串口收发事件，同时每个通道某个事件完成后可向CPU发送一个中断。用户可以编写代码修改寄存器配置，当DMA在进行数据传输时，只要用户使能该通道，就可将配置寄存器复制到工作寄存器中。另外DMA支持自动初始化模式，可以在块传输过程中反复复制，连接示意图如图2所示。

2 软件系统设计
    方案中两路麦克风输入数据，两路耳机输出数据。在此给出一路信号的接收处理发送过程，另一路信号设计思路相同。

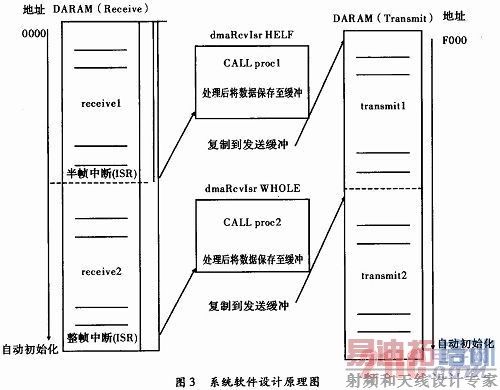

    在DARAM中开辟缓冲和处理单元，数据传输均采用DMA独立于CPU的方式。CPU只有在接收DMA触发中断后对数据进行处理，并将处理后数据拷贝到DMA发送缓冲。为保证整个传输过程中无数据丢失，DMA接收端采用半帧中断的方式接收数据。在数据载入过程中，可以选择两个区域进行操作，将数据区分为receive1与receive2用于保存载入的数据，同时开辟程序运行区process1和process2用于运行程序。当receive区域触发半帧中断，CPU读取receive1中的数据并将其复制到process1中，调用处理函数proc1，在CPU进行相关信号处理时，DMA继续将数据载入receive2，其满时触发整帧中断，DMA自动初始化将receive1覆盖。CPU此时即可将receive2中的数据复制到process2中，调用处理函数proc 2，这样receive区域交替更新，即可实现程序的不间断运行。
    每次中断服务程序的运行时间必须小于半帧中断的间隔时间。此方案可以保证系统的延时足够小。在使用该方案时，用户必须根据自己的需要设计合适的采样频率和缓冲数据区的大小。为提高系统稳定性，实验可以根据要求设计中断的优先级。系统软件设计如图3所示。

3 结束语
    系统采用DSPVC5509作为核心处理器，充分利用了DSP片上资源，采用独立于CPU的DMA实现了数据的实时采集处理以及发送，降低了总线占用率。设计的可更新缓冲区不仅符合DMA传输要求而且避免了数据丢失，实时更新减少了数据空间的浪费。另外该系统具有低功耗、稳定性高的特点，可以根据用户需求进一步扩展。
