基于FPGA的QDPSK调制器的设计与实现

摘要：介绍了QDPSK信号的优点，并分析了其实现原理，提出一种QDPSK高性能数字调制器的FPGA实现方案。采用自顶向下的设计思想，将系统分成串／并变换器、差分编码器、逻辑选相电路、四相载波发生器等4大模块，用原理图输入、VHDL语言设计和调用PLL核相结合的多种设计方法，分别实现了各模块的具体设计，并给出了其在QuartusⅡ环境下的仿真结果。结果表明，基于PLL的QDPSK调制器，设计简单，便于修改和调试，性能稳定。
关键词：QDPSK；串／并变换；数字调制器；FPGA

    FPGA器件(Field Programmable Gate Array)是八十年代中期出现的一种新概念。利用FPGA技术设计的产品具有重量轻、体积小、速度快、保密程度高、功耗低等特点，极大地提高了产品的性价比和竞争力，大大缩短了设计周期，减少了设计费用，降低了设计风险。
    数字调制信号又称为键控信号，调制过程可用键控的方法由基带信号对载频信号的振幅、频率及相位进行调制。这种调制的最基本方法有3种：振幅健控(ASK)、频移键控(FSK)、相移键控(PSK)。根据所处理的基带信号的进制不同，它们可分为二进制和多进制调制(M进制)。多进制数字调制与二进制相比，其频谱利用率更高。其中QPSK(即4PSK)是MPSK(多进制相移键控)中应用较广泛的一种调制方式，该方式广泛应用于卫星通信、电缆调制解调、视频会议系统、蜂窝电话和其他数字通信领域。然而QPSK信号在解调的时候易产生相位模糊问题，即可能会产生0、π／2、π、3π／2 4种相位模糊。解决的方法就是采用四进制差分相位键控(QDPSK)，对于相对移相，基带信号是由相邻两码元相位的变化来表示，它与载波相位无直接关系，即使采用同步解调也不存在相位模糊问题，因此在实际设备中相对移相得到了广泛运用。本文研究了基于FPGA的QDPSK调制电路的实现方法，重点阐述了串／并变换、差分编码、四相载波发生器等电路的原理与实现方法，并给出了其在QuartusⅡ环境下的仿真结果。

1 QDPSK调制原理
1．1 四相绝对移相键控(QDPSK)

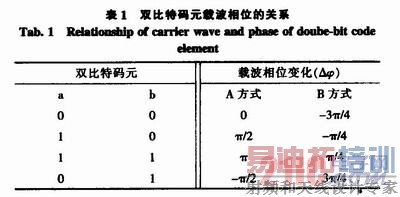

    相对调相(相对移相)，即DPSK(Differential Phase Shift Keying)，也称为差分调相，这种方式用载波相位的相对变化来传送数字信号，即利用前后码之间载波相位的变化表示数字基带信号。在QDPSK信号中，若以前一双比特码元相位作为参考，并令△φ为当前双比特码元的相位差，则可得到双比特码元与载波相位变化关系如表1所示，从表中可以看出，A方式中，载波相位互差π／2，实现比较容易，因此采用A方式。

1．2 QDPSK的调制方法

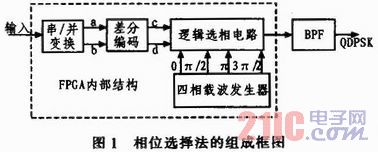

    QDPSK的产生方法可采用调相法和相位选择法。图1为相位选择法产生QDPSK的原理框图。在图1中，四相载波发生器分别送出调相需的4种频率相同、相位互差π／2的载波，输入二进制数字基带信号经串／并变换为四进制数字基带信号，经差分编码变为四进制差分码，逻辑选相电路根据差分编码后的双比特码cd，每隔时间间隔T选择输出其中一种相位的载波。虚线内的信号均为数字信号，可直接利用FPGA来实现ODPSK调制。

[p]

2 QDPSK数字调制器的实现
2．1 串／并转换、相位选择的实现

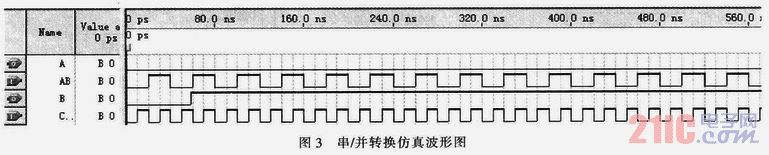

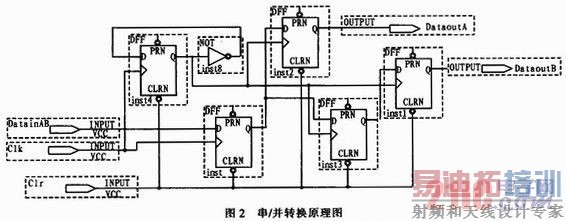

    顺序输入的二进制信息经过串／并变换器，变换成速率减半的双比特序列，可采用2个D触发器来实现，其原理如图2所示。其中DFFinst和DFFinst3构成一个两位移位寄存器，将串行输入信号变成并行输出信号；DFFinst4和NOTinst8构成二分频器，实现速率减半；DFFinst1和DFFinst2为锁存器，使信号同步输。图3为串／并变换器s-p的仿真结果，其中AB为变换后的双比特码元。由图可以看出，当输入DataAB为01010101时，在延时约80 ns后，输出DataA为0000。DataB为1111。逻辑选相电路主要实现在4种不同的相位中选择一种输出，即四选一电路，电路结构简单，用VHDL语言或组合逻辑电路均可实现，这里不作祥细介绍。

2．2 差分编码器的实现
    差分编码器的功能就是实现绝对码变换为相对码，在相码中，1、0分别用相邻码元电平是否发生跳变来表示。若用相邻电平发生跳变来表示码元1，则称为传号差分码，记做NRZ码。绝对码一相对码之间的关系为：

    由表达式(1)可得到其变换电路如图4所示。

    采用VHDL设计的主体代码如下：

[p]

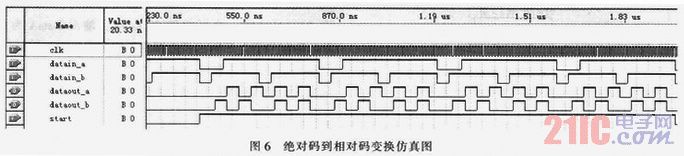

    经编译后，可生成如图5所示元件，元件名为QDPSK_PL，其中clk为系统时钟；start为同步信号，高电平有效；datain_a和datain_b分别两路输入信号；dataout_a和dataout_b分别两路输出信号，其波形仿真图如图6所示。由图6可以得到：当start为低电平时，两路输出信号都为0；当start信号为高电平时，对输入信号(datain_a)有：datain_a=011111111001，此时dataout_a=010101010001，对输入信号(datain_b)有：datain_b=011110111101，此时Dataout_b=010100101001，由此可以得出，元件QDSP_PL实现了由绝对码到相对码的变换。

2．3 四相载波发生器的实现

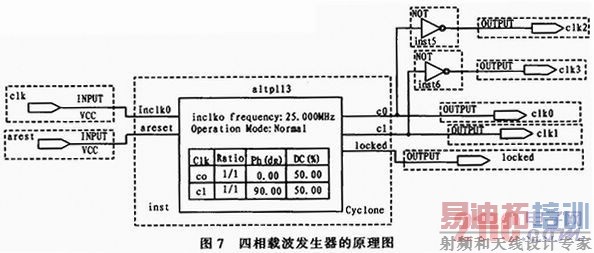

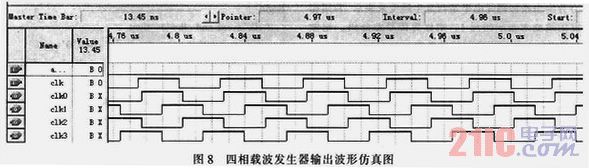

    由图3可知，四相载波发生器主要产生4种频率相同、相位互差π／2的载波信号。实现四相载波有很多种不同方法。可先由振荡电路产生一定频率的信号，再利用RC移相电路得到不同相位的波形；也可以利用NCO的Implementation项目设置启用相位调制功能，通过设置相位调制精度输出4种不同的相位。该系统利用QuartusⅡ5．2内部的PLL直接产生clk0和elk1两路频率相同、相位相差π／2的信号，再用2个非门分别对clk0和clk1取反，得到clk2和clk3。这样就可以实现四相载波发生器的功能，其原理图如图7所示，图8为输出波形仿真图。

    把上述各部分所生的symbol在QuartusⅡ5．2提供的BlockDiagram／SchematicFile中用Graphic Editor编辑连接起来，就形成了图1的虚线所示的部分，编译后进行整体模块仿真，经过器件编程，可将整体模块程序烧写到合适的FPGA芯片中，再配以相应的D／A器件及其他外围电路，调试后即完成设计。

3 结束语
    用FPGA来实现QDPSK信号发生器，电路简单，设计灵活，便于修改和调试，可靠性高。另外，Ahera公司的QuartusⅡ5.2应用软件具有较强大的开放性和综合性。它可以利用其他各种EDA资源以及先进的设计方法，使其功能更加完善和强大。它可以实现从简单的接口电路设计到复杂的状态机，甚至“Sys-temon Chip”。它的可编程特性带来了电路设计的灵活性，缩短了产品的“Time ToMarket”。
    本文作者创新点：基于PLL提出了一种QDPSK的FPGA实现方案，采用自顶向下的设计思想，将系统分成串／并变换器、差分编码器、逻辑选相电路、四相载波发生器等4大模块，用原理图输入、VHDL语言设计和调用PLL核相结合的多种设计方法，分别实现了各模块的具体设计，该方案极大地简化了系统的设计过程和难度，甚至可做到不需要编写任何程序实现QDPSK调制器的设计。
