电力系统中多通道同步采样ADC( AD7606) 与浮点DSP( ADSP-21479) 通信的设计与实现

录入:edatop.com    点击:

内  容

1. 简介 3
1.1 AD7606简介 3
1.2 ADSP-21479简介 4
2. AD7606和ADSP-21479配置与连接 5
3. 时序分析 6
4. 测试结果和结论 7
4.1测试结果 7
4.2结论 10
5. DSP参考代码 10
6. 参考文献 12



1. 简介
1.1  AD7606简介
 AD7606是16位,8通道同步采样模数数据采集系统。AD7606完全满足电力系统的要求,具有灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。它采用5V单电源供电,可以处理±10V和±5V真双极性输入信号、同时所有通道均能以高达200kSPS的吞吐率采样。

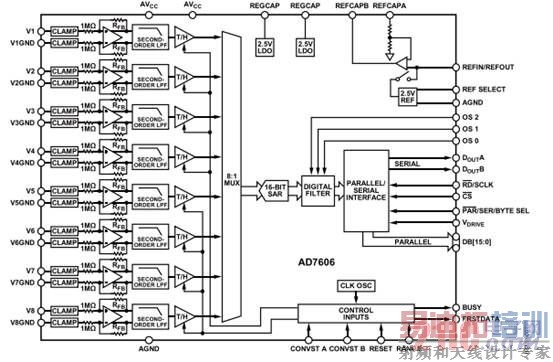

图1  AD7606的内部原理框图。

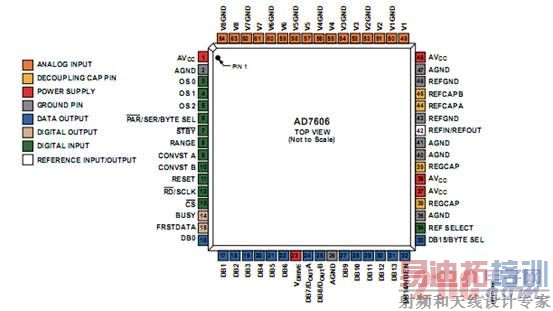

图2  AD7606的管脚图。
• AVcc 模拟电源,4.75V~5.25V
• Vdrive 逻辑部分电源
• Vdd 模拟输入部分正电压
• Vss 模拟输入部分负电压
• DGND 数字地
• AGND 模拟地

1.2  ADSP-21479简介
ADSP-21479是SIMD (单指令多数据)SHARC家族中的一员,它基于65nm的最新工艺,具有低成本,低功耗的的特点,是一颗集成有大容量片上SRAM和ROM的32/40位浮点DSP。ADSP-21479是性能出色,266MHZ/1596MFLOP:

• 266 MHz/1596FLOPS SIMD SHARC内核,支持32-bit浮点、40-bit浮点以及16/32-bit定点数据类型
• 支持多达5 Mb 片内SRAM
• 支持16位宽SDR、SDRAM存储器接口
• 数字应用接口 DAI,支持多达8个的高速同步串口(SPORT)及SPI串口
• 2个精确时钟发生器
• 20线数字I/O端口
• 3个定时器、UART、I2C兼容接口
• ROM/JTAG安全模式
• 供应196引脚CSP_BGA封装与100引脚LQFP封装产品,适合于工业客户的要求
• 供应商业级、工业级温度与汽车级温度等级产品

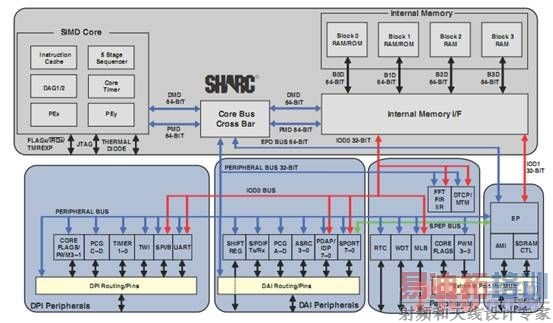

图3  ADSP-21479的内部原理框图。 [p]

2. AD7606和ADSP-21479配置与连接
AD7606芯片的供电采用单5V供电,见图4所示:
图4。AD7606供电示意图。
AD7606采用硬件配置方式,具体配置如下:
 1) 设置RANGE=0时,模拟输入范围是±5Vref。
2) 设置/PAR /SER/BYTE SEL为高电平,选择使用串行模式。
    3) CONVSTA, CONVSTB ,使用同源激励。
4) 设置REF SELECT=0 ,使用外部参考电压

SHARC ADSP-21479 SRU设置:
 SPORT0_SCLK  DAIP 1
 SPORT0_FS    DAIP 4
SPORT0_DA    DAIP 5
FLAG4     DPI_PIN1
FLAG5     DPI_PIN2
根据以上配置,ADSP-21479通过SPORT口与AD7606联系的系统示意图如图5所示:

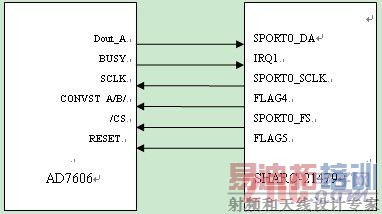

图5  采用串行方式时,AD7606与ADSP-21479硬件连接示意图

3. 时序分析
AD7606工作时序如图6,通过DSP的FLAG信号驱动CONVST A/B信号启动转换过程,BUSY标志着工作状态,连接到DSP的中断输入。BUSY为高时表示处于转换状态,转换完毕后高到低的下降沿引起DSP中断,DSP在响应中断通过SPORT0读取8通道ADC转换好的数据。

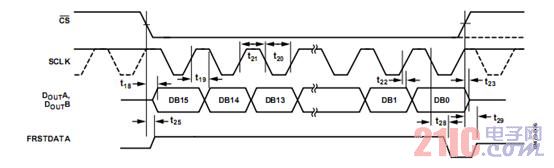

图6  AD7606串行读取数据时序

ADSP-21479 SPORT口的时序如图7所示,在FS信号启动后,数据随着时钟节拍被读取。 我们选择SPORT数据宽度是32位,那么四次FS信号即可读取八个通道的数据。

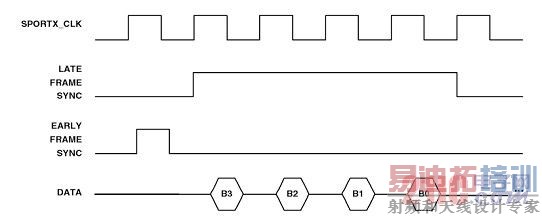

图7  ADSP-21479 SPORT串行数据接收时序 [p]

4. 测试结果和结论
DSP软件设置50K的采样信号,对8个通道的数据进行同时采样。各模拟通道输入信号分别为:通道5连接1KHz正弦波,其余通道接地。
4.1 测试结果

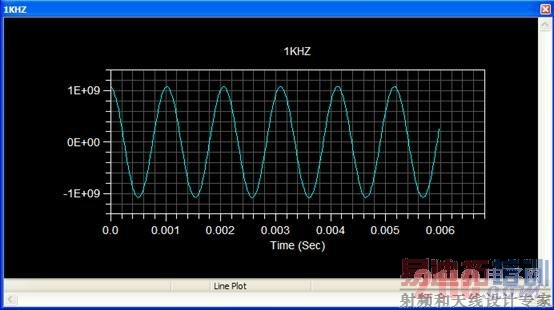

1) 利用VDSP5.0++ 的plot窗口(VDSP->View->Debug Windows->Plot)观察5通道数据,
1. 通道5提取到1KHz正弦波;


 4.2 结论
这种连接方式只使用DSP的一个串行SPORT口即可同时读取8路ADC的数据。但由于8路数据都通过一路数据输出给DSP,而AD7606支持的最高串行时钟频率有限,模数转换还要占用一部分采样周期,因此串行输出的连接下,AD7606不能工作在最高200KSPS采样率下。
根据AD7606数据手册,AD7606的SCLK上限为23.5MHz。FLAG信号驱动CONVST A/B信号,单路串行输出八通道数据。不考虑转换时间最高采样率可达23500000/(16×8)=183.5kHz,由于每个周期数据转换将消耗一定时间,所以实际无法达到此速度。假设采样周期用Tconvst表示,根据AD7606数据手册,模数转换时间为3.45us,所以 Tconvst-3.45us代表采样周期中传输数据的时间。八通道总数据量为128个时钟周期,所以(Tconvst-3)/128近似为每bit数据的时钟周期。由于SCLK最大为23.5MHz,据此可以推算出此模式下最高采样频率:
(Tconvst(max)-3.45)/128 = 1/23.5
Tconvst(max)≈8.89us
即最高采样率为1/ Tconvst(max) = 112KSPS
同理可知,若采用两口同时输出转换数据,即启动2个SPORT分别读取8个通道的数据,实际最高采样率能达到161K SPS。

当AD7606采用并行方式输出到DSP时,即可得到最高200KSPS采样率。
5. DSP参考代码
1. 配置SRU
// This function will setup the SRU Registers
void InitSRU(void)
{
 //Generating Code for connecting : SPORT0_CLK to DAI_PIN1
 SRU (HIGH, PBEN01_I);
 SRU (SPORT0_CLK_O, DAI_PB01_I);

 //Generating Code for connecting : SPORT0_FS to DAI_PIN4
 SRU (HIGH, PBEN04_I);
 SRU (SPORT0_FS_O, DAI_PB04_I);

 //Generating Code for connecting : DAI_PIN5 to SPORT0_DA
 SRU (LOW, PBEN05_I);
 SRU (DAI_PB05_O, SPORT0_DA_I);


 //Generating Code for connecting : FLAG4 to DPI_PIN1
 SRU (HIGH, DPI_PBEN01_I);
 SRU (FLAG4_O, DPI_PB01_I);

 //Generating Code for connecting : FLAG5 to DPI_PIN2
 SRU (HIGH, DPI_PBEN02_I);
 SRU (FLAG5_O, DPI_PB02_I);


}
2. IRQ1  BUSY中断服务程序
void AD7606_BUSY_IRQs(int sig_int)
{
 busy++;
 interrupt(SIG_SP0,Count_SPORT0_RX_IRQs);
#ifdef DMA
 * (volatile int *)SPCTL0 =( SPEN_A | SLEN32 | ICLK | IFS | LAFS |  SDEN_A | FSR  | DITFS| LFS );
#endif
#ifdef CORE
  * (volatile int *) SPCTL0 =( SLEN16 | ICLK | IFS | FSR | LAFS | LFS | DITFS);
  *(volatile int *) SPCTL0 |=SPEN_A ;
#endif
}
3. SPORT初始化程序
void init_sport(){
  * (volatile int *) SPCTL0 = 0;
  * (volatile int *) SPCTL1 = 0;
  * (volatile int *) SPMCTL0 = 0;
  * (volatile int *) SPMCTL1 = 0;
SPORT_DMA_setup:

  * (volatile int *) IISP0A =(int)rx_buf0a ;
  * (volatile int *) IMSP0A = 1;
     * (volatile int *) CSP0A = CHNUM;

  //configure the sport
  /* */
  /* CLKDIV0=[fCCLK(266 MHz)/4xFSCLK(17 MHz)]-1 = 0x0005 */
  /* FSDIV0=[FSCLK(10 MHz)/TFS(2 MHz)]-1 = 31 = 0x001F */
  //13m hz 1m   0x00080003;
   /* Configure SPORT0 as a reciever (Rx) */
  * (volatile int *) DIV0 = 0x001F0005;


}
4. SPORT 中断程序
void Count_SPORT0_RX_IRQs(int sig_int)
{
 SP0I_counter++;
#ifdef CORE
 rx_buf0a[(SP0I_counter-1)*CHNUM]=(short)(*pRXSP0A);
#endif
 * (volatile int *) SPCTL0 =0;
 finished=1;
#ifdef DMA

   if(SP0I_counter==1024){
  * (volatile int *) IISP0A =(int)rx_buf0a ;
  SP0I_counter=0;
  }
 else
  * (volatile int *) IISP0A =(int)(rx_buf0a+ (SP0I_counter)*CHNUM);
 * (volatile int *) IMSP0A = 1;
    * (volatile int *) CSP0A = CHNUM;

#endif
 interrupt(SIG_SP0,SIG_IGN);
}
