一种32位MCU开发板的设计与实现

录入:edatop.com    点击:

STM32F100VBT6采用ARM Cortex-M3 32位RISC内核,工作频率24MHz,集成了高速嵌入式存储器(闪存高达128kB、SRAM高达8kB)以及各种增强外设和连接到两条APB总线的I/O。所有器件提供两个I2C、两个SPI、一个HDMI CEC和多达3个USART标致通信接口以及一个12位ADC、两个12位DAC和六个通用16位定时器和PWM定时器。

  RISC微处理器不仅精简了指令系统,采用超标量和超流水线结构;它们的指令数目只有几十条,却大大增强了并行处理能力。SGI公司推出的MIPS处理器则采用超流水线结构,这些RISC处理器在构建并行精简指令系统多处理机中起着核心的作用。


STM32F100xx系列方框图

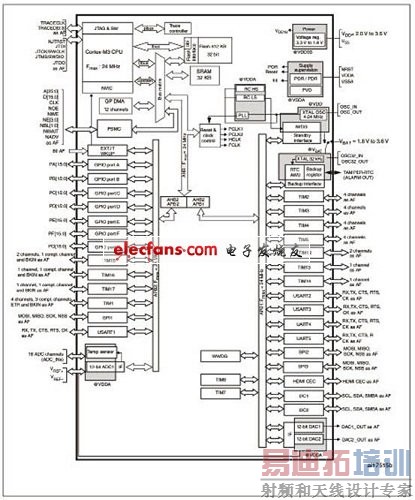

  图1 STM32F100xx系列方框图

  STM32F100xx简介

  32位MCU,带有16 kB ~128kBFlash、12个定时器、ADC、DAC和8个通信接口STM32F100xx系列整合了工作频率为24MHz的高性能ARM Cortex -M3 32位RISC内核、高速嵌入式存储器(闪存高达128kB,SRAM高达8kB)以及各种增强型外设和连接到两条APB总线的I/O。所有器件均提供标准通信接口、1个12位ADC、两个12位DAC、6个通用16位定时器和高级控制PWM定时器。

STM32F100VBT6评估板硬件方框图

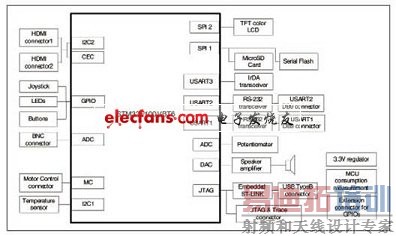

  图2 STM32F100VBT6评估板硬件方框图

  STM32F100xx低/中密度产品系列的工作温度范围为–40~+85℃和–40~+105℃,电源电压范围为2.0V~3.6V。

  STM32F100xx系列器件采用3种不同的封装,引脚为48~100个。

    这些特性让STM32F100xx系列微控制器适于大量应用。

STM32F100VBT6评估板电路图

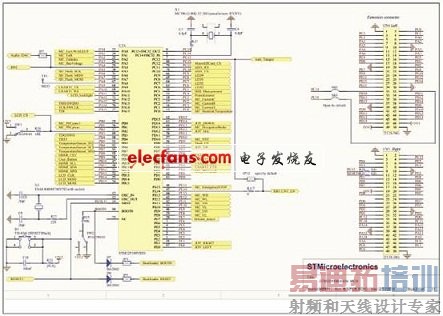

  图3 STM32F100VBT6评估板电路图 [p] STM32F100VBT6主要特性



  内核:ARM 32位Cortex-M3 CPU

  24MHz的最高频率和1.25DMIPS/ MHz(Dhrystone 2.1)的性能

  单循环乘法和硬件除法

  存储器

  16 kB ~128kB Flash存储器

  4kB ~8kB SRAM

  时钟、复位和电源管理

  2.0V~3.6V应用电源和I/O

  POR、PDR和可编程电压检测器

  4MHz~24MHz晶体振荡器

  内部8MHz工厂预校RC

  内部40kHz RC

  CPU时钟的PLL

  面向具有校准功能的RTC的32kHz振荡器

  低功耗

  休眠、停机和待机模式

  RTC和备用寄存器的VBAT电源

  调试模式

  串行线路调试(SWD)和JTAG接口

  DMA

  7通道DMA控制器

  支持的外设:定时器、ADC、SPI、I2C、USART和DAC

  1×12位、1.2μs A/D转换器(通道达16条)

  转换范围:0V~3.6V

  温度传感器

  2×12位D/A转换器

  快速I/O端口多达80个

  37/51/80个I/O,在16个外部中断矢量上均可映射,并且几乎全部能够经受5V电压

  定时器多达12个

  16位定时器多达3个,每个都带有4个IC/OC/PWM或脉冲计数器

  16位、6通道高级控制定时器:通道多达6条,可以实现PWM输出、空载时间发生和紧急停止

  1个16位定时器,具有2个IC/OC、1个OCN/PWM、空载时间发生和紧急停止功能

  2个16位定时器,每一个都具有IC/OC/OCN/PWM、空载时间发生和紧急停止功能

  2个看门狗定时器(独立和Window)

  SysTick定时器:24位逐减计数器

  2个16位基础定时器,可以驱动DAC

  通信接口多达8个

  I2C接口多达2个

  USART多达3个

  SPI多达2个

  消费类电子控制接口

  CRC计算单元、96位独特ID

  ECOPACK封装

  STM32100B-EVAL评估板

  ARM Cortex-M3处理器结合了多种突破性技术,令芯片供应商提供超低费用的芯片,仅33000门的内核性能可达1.2DMIPS/MHz。该处理器还集成了许多紧耦合系统外设,令系统能满足下一代产品的控制需求。ARM Cortex-M3处理器是ARM首次针对低成本应用提供技术

  STM32100B-EVAL是面向STMicroelectronic基于ARMTM Cortex-M3的STM32F100VBT6微控制器的评估板。它设计用作一个全面的开发环境,具有HDMI CEC、2条I2C通道、2条SPI通道、3条USART通道、8kB内部SRAM、128kB内部Flash和JTAG与SWD调试支持。

  利用全套硬件评估特性,STM32100B-EVAL评估板设计用于帮助开发人员评估所有器件外设和开发他们自己的应用。

  评估板上整合了ST-LINK,它是ST意法半导体为初学者学习、评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。它可以充当STM32F100VBT6 MCU的嵌入式在线路调试器和编程器。

STM32F100VBT6评估板电路图

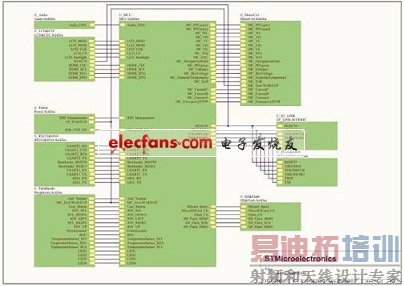

  图4 STM32F100VBT6评估板电路图

  STM32100B-EVAL评估板主要特性

  3种5V电源选项:电源插孔、ST-LINK连接器或子板

  从用户Flash、系统存储器或SRAM启动

  扬声器

  1GB MicroSD Card

  16MB串行Flash

  I2C/SMBus兼容串行接口温度传感器

  2个RS-232通信通道,其中1条通道上支持RTS/CTS握手信号

  IrDA收发器

  感应电机控制连接器

  JTAG和SWD调试支持

  240×320 TFT彩色LCD

  操作杆,带有四向控制和选择器

  复位、唤醒、篡改和用户按钮

  4个LED

  带备用电池的RTC

  子板或绕接板的扩展连接器

  嵌入式ST-LINK

  IDD电流测量电路

  HDMI CEC

  GEC
