Flowcode在PIC单片机中的应用

什么是FlowCode

　　Flowcode软件允许你创建复杂的程序PIC单片机。您可以创建你想要的程序流程图。当您已经完成的流程图，Flowcode可以检查它的表现如何运行模拟，前流程图翻译和转移到PIC 芯片。这往往涉及到添加的虚拟组件，如开关和LED的。Flowcode所有辛勤工作流程图转换成机器代码PIC的理解。

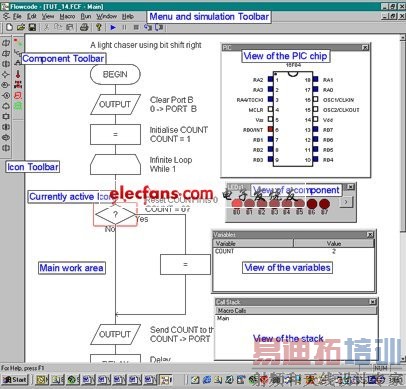

　　该图显示了一个典型的Flowcode屏幕布局。您可以通过拖放图标工具栏的图标上的主要工作区域的流程图。

　　当Flowcode运行时，屏幕上可以显示不同的窗口数量，浮动的主要工作区域。这表明你正在发生什么内外PIC芯片和重视它，当程序运行时的设备，。输出高电压(= '1')，在低电压(= 0)的PIC芯片显示。

　　Flowcode应用程序启动时，你有选择开放现有的文件或创建一个全新的流程图。Flowcode保持最近使用的四个文件的列表 。这些都可以选择并打开一个你想要的，然后双击鼠标移动光标。选择 更多的文件“选项，如果你想要的文件是不是最近使用的list.You可以选择创建一个 新的流程图从“文件”菜单上。然后选择PIC芯片的类型，你想从列表中使用 。Flowcode然后将创建一个空的流程图，为您开始您的图标to.To保存 流程图，选择保存 或另存为“文件”菜单中的选项。流程图必须保存，才可以进行翻译，并转移到PIC芯片 。

　　我们现在要更详细地看一下所有参与生产流程图，模拟，并把它发送到PIC芯片的阶段。

　　 [p] PIC16F84 PIC16F88

　　矩阵多媒体第2版的PICmicro发展与PIC16F84A设备船上，而与PIC16F88器件的E -块程序员板船。 根据您使用的是哪个版本的矩阵多媒体PICmicro单片机开发板，艾米，你可以使用一个或其他这门课程。这两款器件都非常相似，两个端口，端口A和端口B，但与18引脚器件16F88有更多的端口引脚一个比16F84(所有8取决于配置)，模拟输入 。此外，16F88比16F84不同的时钟 系统在实践中，尽管我们可以忽略许多差异。我们可以限制自己使用16F84，一旦配置为16F88，我们可以在很大程度上离开，因为它是相同的输入和输出 。因此，我们可以为devices.Whilst使用相同的图表和代码，它可以使用这门课程的模拟输入部分16F88，我们已经使用的其他设备，如16F874 instead.This使我们可以告诉您其他PICmicro与更多的端口和附加功能供您体验。 ，我们曾尝试到这门课程的两个设备所需的信息和设置。并提供任何其他信息，可使用电子阻止用户。特别是当其他电子块板所需的任务。

　　从Flowcource的一角来一起提供的CD - ROM，解释如何，我们就可以设定一个PICmicro使用LCD字符显示：

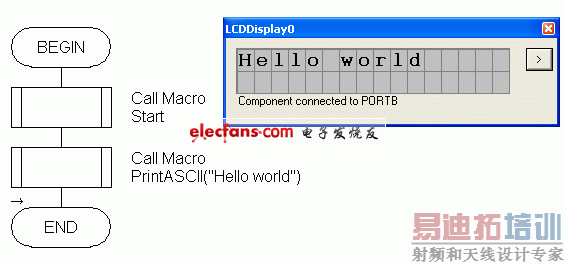

　　显示在液晶显示屏上的文字简单，只要键入英寸，它添加一个宏的流程图，打开宏对话。选择呼叫I / O设备和选择的液晶显示器(在这种情况下LCDDIsplay0)。看不起称为PrintASCII可用宏的列表，并选择它。

　　PrintASCII只有一个参数 - 要打印的字符(S)。

　　放入由双引号包围的参数框中的文本。

　　运行程序，文本将被发送到LCD显示器。

　　其他使用PrintASCII方式

　　，您还可以将变量或数字的PrintASCII命令 。

　　然而，变量和数字是没有字母，因此将获得什么呢 ASCII码是代表一个数字字母和其他字符的一种方式。对PICmicro交易号码“A”是毫无意义的PICmicro，但65号可使用的PICmicro。如果我们以'A'副65号，与“B”66等等，我们已经告诉LCD字符显示不使用书面文字的一种方式。这看似愚蠢的方法做的事情，因为我们可以只写，但有时你可能需要发送一个字符的方式，如“，即由PrintASCII命令本身使用，当你使用一个数字，或者一个变量，然后PrintASCII将显示的ASCII字符，数字或变量的值。

　　添加一个宏，打印的ASCII值68。你认为可能是什么样的性格

　　奇怪的是数字0-9以及“0”，“1”字.... “9”，用自己的ASCII值，(48-57 0-9想你可能以为)。这可以在使用，以及您需要显示例如一个存储的电话号码。
