湿度指示器电路 及其工作原理

本例介绍一款简易秧棚湿度指示器，它采用LED来指示育秧棚内的湿度大小，使用十分方便。

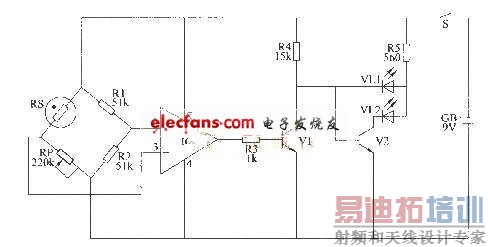

该湿度指示器电路由湿度检测放大器和LED指示电路组成，如图所示。调节RP的阻值，可以设定需要警示的湿度值。

     元器件选择
     R1～R5选用1／4W金属膜电阻器或碳膜电阻器。
     RP选用有机实心电位器或可变电阻器。
     RS用值大于100的3DG6型晶体管制作：去掉该晶体管的金属帽后，将其放在浓盐水中浸泡后晒干，实测干时其c、e极问电阻值大于200kΩ，湿时其C、e极间电阻值为10kΩ左 右卸可。测量时，用万用表的黑表笔接c极，红表笔接额极，用嘴向晶体管心片上呵气时，  万用表指针应迅速向右摆动；当管心片上的水蒸气蒸发后，表针能渐渐向左摆回即为正常。
    VL1和VL2均选用φ5mm的发光二极管。
    V1和V2均选用3DG6或S9013型硅NPN晶体管。
    IC选用µA741或5G24型运算放大器集成电路。
    GB选用9V叠层电池。
    S选用小型单极拨动式开关。
