大功率LED心情灯的设计制作

录入:edatop.com    点击:

简介

  在这个页面中,我们将推出一项伟大的工程设计他的项目名为“ DIY LED心情灯 “可以成为一个非常有趣的,绝对相信它会打动大家 。正如你可以看到的照片上,我们谈有关褪色灯,看起来太神奇了!

  这种高功率LED光心情是基于PIC16F628和该MCU的能力产生PWM脉冲。不同的脉冲宽度,我们可以产生数以百万计的使用只有三基色的颜色组合。所以只有一个RGB(红绿蓝)LED能够产生褪色颜色的彩虹。



  随着四个开关的帮助下,我们可以处理所有的灯功能。我们可以选择褪色或颜色之间的跳跃,我们可以选择彩虹样式或随机颜色改变人们的行为,我们可以选择缓慢或快速改变颜色,我们可以暂停所需的颜色。

  最后,我们将做出一些功耗测量,以帮助我们选择合适的电源供应器。

  房屋为获得最佳的色彩弥漫

  您可以使用你的想象力,找到住房将能够弥漫颜色均匀。颜色difussion是必要的,以达到最佳效果。作者在原设计的使用45厘米宜家Mylonit灯。这是一个伟大的住房为你的灯。相反,你可以使用较小31厘米宜家Mylonit灯,与同样惊人的结果。这是我们在我们的建筑中使用的灯。



  在我们的研究中,我们发现其他灯具(如球体形状),是理想的住房大为首的的。

  高功率LED

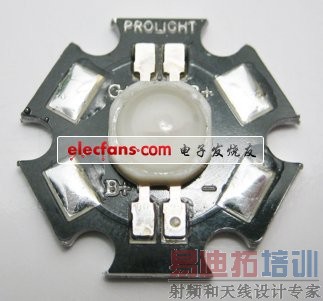

  导致采用的是高功率3W RGB LED。它可以发现在eBay LEDSEE电子。您还可以检查其他高功率RGB LED的易趣。它将以同样的方式做的JOD。这辉煌的详情LED所示 。

  3W高功率RGB LED

  发光角度的LED 140度°

  额定电流B,G, 350毫安正向电压: 红典型2,2 V 绿色典型3,55 V 蓝典型3,55 V 的LED的波长: 红典型625nm 绿色典型530nm 蓝典型470nm的发光强度: 红典型32lm 绿色典型35lm蓝色典型10lm 的LED类型:共阳极



  注: 右下角引脚上的负共阳极(正电压 ) [p] 示意图

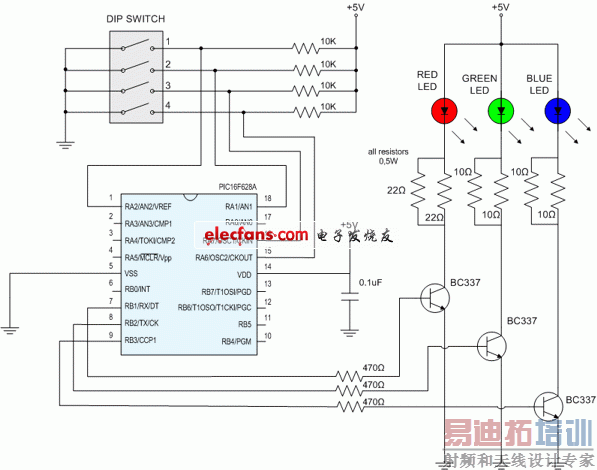

  使用的原理图所示,在未来的形象。它的那样简单,因为它表明。照顾正确的晶体管电源的安装和正确的极性。



  示意图

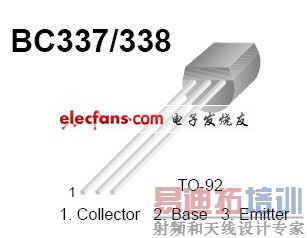

  BC337引脚输出

  零件清单

  这里是我为使得LED的心情灯使用的 组件列表- 3 × NPN晶体管能够驱动500 mA的,例如 在BC337 -一个PIC 16F628(A) 和程序员-一个小穿孔 电路板- 7 x 10K电阻(1/4W) - 1 / 2瓦的电阻(2X 22欧姆,4X 10欧姆)和一个DIP开关 -电源供应器(5伏,500毫安) -宜家Mylonit灯或其他住房 -从当地的硅粘贴DIY店(如果你想用一个散热器) -一个Z -功率3瓦RGB LED -一个小的散热片和一些冷却粘贴(如果你想用的散热器 )

  电路板

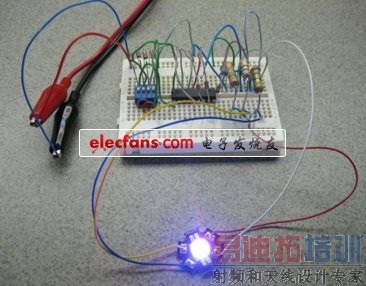

  在接下来的图像,你可以看到,电路上的穿孔板安排。



  编程PIC 16F628微处理器

  编程的PIC16F628可以使用这个非常 简单的PIC编程和程序 称为IC -编的实现。只需使用您的程序员,并上传您的知情同意。 hex文件。对于成功的结果,你要注意熔丝位 。下表指出,你应该输入正确的保险丝 。

  保险丝

  INTRC的I / O =使能PWRT =启用的BODEN =启用的MCLR =残疾人保险丝休息 =禁用 [p] DIP开关的功能



  SW1 -让你选择的G -> GB -> B -> BR -> R -> RG - >> G效应和随机颜色变化的影响 SW2 -让你选择之间的衰落和跳跃从一个颜色到另一个 SW3的 -使您选择慢或快 SW4 -暂停在当前显示的颜色

  安装

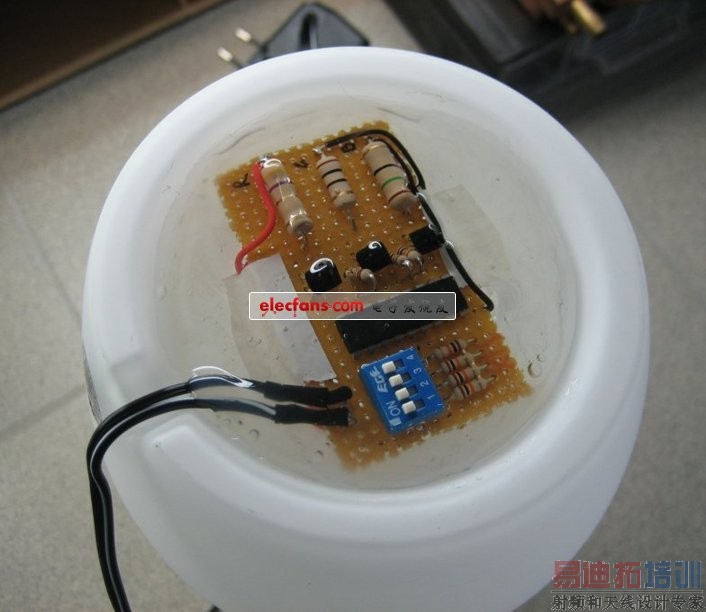

  安装电路板的一个好方法是使用热胶枪,以“塑造”灯架下方的电路。有大量的空间,为您的电路板有。在未来的照片,你可以看到小31厘米宜家Mylonit灯安装在电路板上。

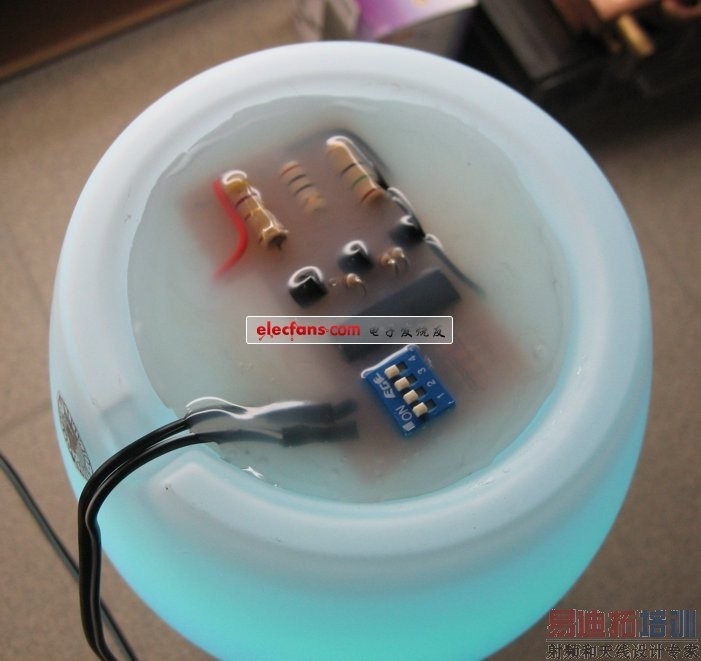

  胶仍是热的。胶水温度没有损坏PIC或其他部位。



  胶是现在冷,你可以很容易访问的DIP开关。灯泡的工作!

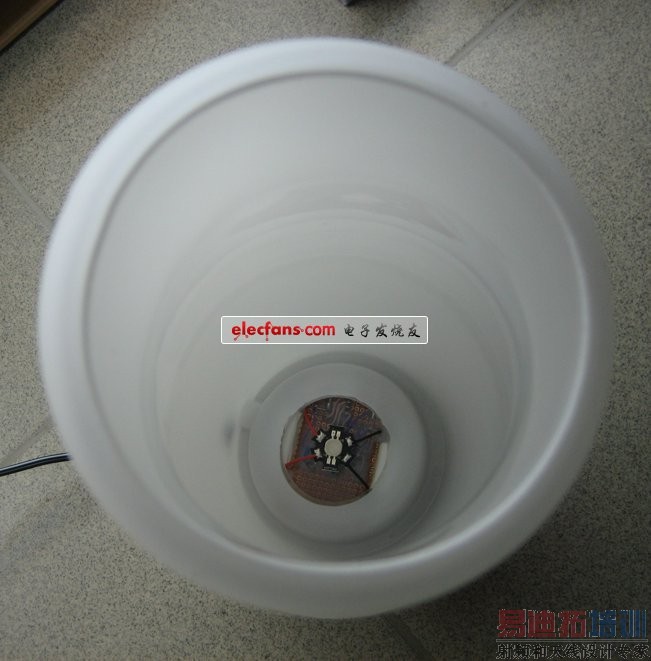

  从灯顶部。
