暗室定时器V2.0A PCB曝光盒的制作

这是一个最初由斯坦Ockers(1999年)创建的暗房定时器的改进版本。添加一些额外的功能和相应的修改PIC代码灯(S)光在定时启动和关闭时，计时器达到零。分钟和秒的LED闪烁之间，在定时器操作过程中添加，7段显示器包括数字6和9的尾巴。一个双色LED( 共阴极)表示待机状态(绿色)和定时器操作(红色)，独立的印刷电路板设计的LED显示屏和计时系统 。电源也被集成在PCB上。

　　完整的 原理图， 印刷电路板及丝网印刷是在高分辨率的PDF格式。上注明的丝网印刷的元件值。修改后的源代码是在ASM十六进制格式(在MPLAB编译)。

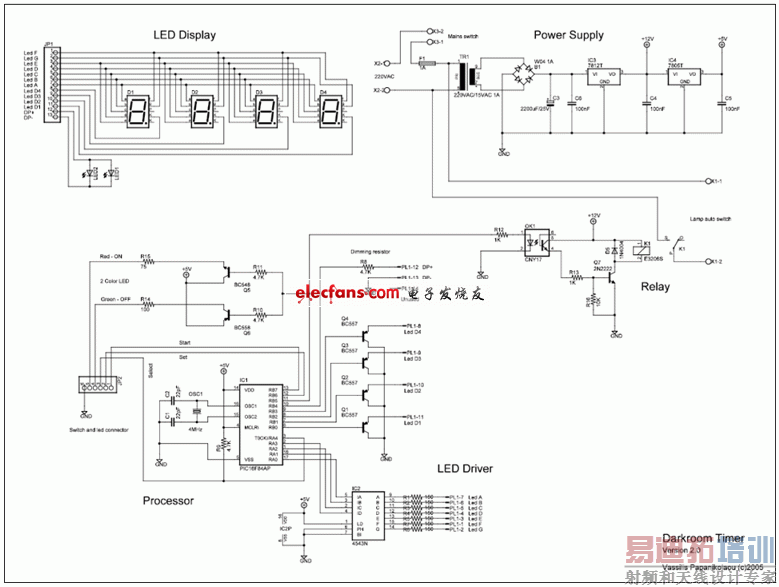

　　暗室定时器示意图

　　暗室定时器电路板

[p] 暗室定时器丝印

　　零件清单

　　系统主板

　　R1 - R7的150 Ω 1/4W 5%的

　　奥迪R8 - R11的4.7 K Ω 1/4W 5%

　　R12 - R13的1 K Ω 1/4W 5%

　　R14的100 Ω 1/4W 5 %

　　R15的75 Ω 1/4W 5%

　　R16的10 K Ω 1/4W 5%

　　C1 - C2 22 pF的

　　C3的2200 μ F/25V电解

　　C4 - C6为100 nF

　　D5 1N4001/4004/4007

　　F1的1A保险丝(

　　B1 1A桥整流

　　IC1的PIC16F84AP微控制器(4MHz时钟)(IC插座)

　　IC2的74HC4543 BCD到7段解码器(

　　IC3的7812稳压器IC插座)插座和上限)

　　IC4的7805电压调节器

　　PL1的14针连接器

　　JP2的6针接头

　　K1的12V直流/ 220V交流继电器

　　OK1 CNY17 - 1光电耦合器

　　OSC1 4MHz晶体

　　Q1 -第四季度BC557/558 PNP Transistror

　　Q5的BC547/548 NPN晶体管

　　Q6 BC557/558 PNP Transistror

　　Q7的2N2222 NPN晶体管

　　TR1的220VAC/15VAC 1VA的PCB变压器

　　X1 - X3 2针WAGO螺钉夹紧

　　LED板

　　D1 - D4常见的正极7段显示

　　LED1 - LED2的橙色LED 3毫米

　　JP1的不是一个连接器，电缆是直接焊接的LED电路板的背面

　　包装盒正面

　　双色共阴极LED(绿-红)

　　3按钮开关

　　交换机连接

　　连接器X1连接到

　　连接器X2是连接到220VAC电源

　　连接器X3的灯(S)是连接到主电源开关

　　LED电路板连接到系统板通过连接器PL1

　　连接器JP2

　　PIN号码连接

　　1启动开关

　　2SET开关

　　3选择开关

　　4绿双色LED阳极

　　5红双色LED阳极

　　6接地

　　连接引脚1，2，3和地面(引脚6)之间的三层交换机。双色LED共阴极连接到地面(引脚6)。 ，启动开关，启动定时器。再次按START(计时器达到零之前或之后)复位到其初始值。的 定时器设置开关设置目前的记忆体位置的时间。这是一个数字由两位数的时尚选择开关滚动通过的15个记忆位置的时间值。

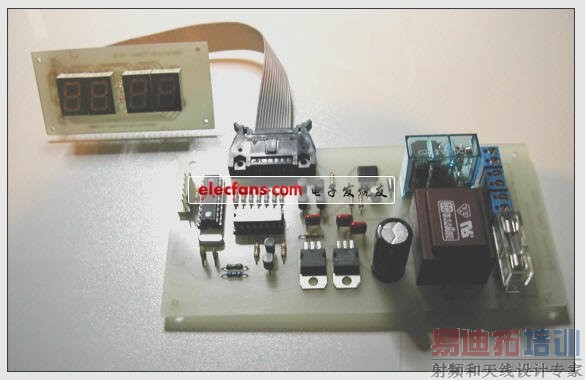

　　照片

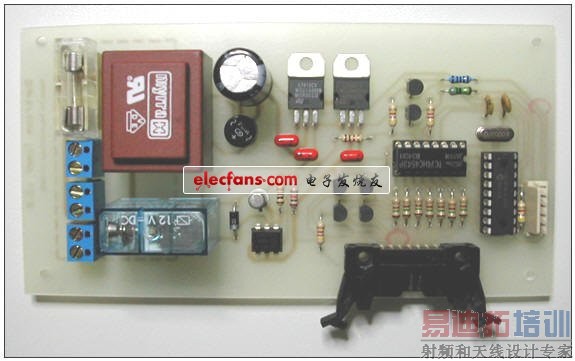

　　系统板

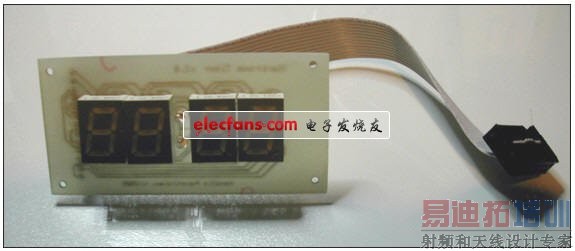

　　LED板
