可编程数码管/键盘串行接口芯片HD7279A的原理与应用

录入:edatop.com    点击:

摘要:HA7279A是一种智能键盘和LED专用控制芯片,它带有串行接口,可同时驱动8位共阴式数码管或64只独立LED。文中详述了该芯片的工作原理、工作时序及控制指令,给出了HD7279A与CPU的实际接口电路及设计程序,同时指出了实际应用中的一些注意事项。

1 主要特性

HD7279A是比高公司生产的单片具有串行接口、可同时驱动8位共阴式数码管(或64只独立LED)的智能显示驱动芯片,该芯片同时可连接多达64键的键盘矩阵,一片即可完成LED显示及键盘接口的全部功能。HD7279A和微处理器之间采用串行接口,其接口和外围电路比较简单,且占用口线少,加之它具有较高的性能价格比,因此,在微型控制器、智能仪表、控制面板和家用电器等领域获得了日益广泛的应用。

HD7279A的主要特点如下:

●带有串行接口,无需外围元件便可直接驱动LED;

●各位可独立控制译码/不译码、消隐和闪烁等属性;

●具有(循环)左移/(循环)右移指令;

●具有段寻址指令,可方便地用来控制独立的LED显示管;

●64键键盘控制器内含去抖动电路。

2 引脚说明

HD7279A一共有28个引脚,各引脚的主要功能如下:

RESET:复位端。当该端由低电平变成高电平,并保持25ms后,复位过程结束。通常,该端接+5V电源;

DIG0~DIG7:8个LED管的位驱动输出端;

SA~SG:LED数码管的A段~G段的输出端;

DP:小数点的驱动输出端;

RC:外接振荡元件连接端,其中电阻的典型值为1.5kΩ煹缛莸牡湫椭滴15pF。

HD7279A与微处理器仅需4条接口线,其中CS为片选信号(低电平有效)。DATA为串行数据端,当向HD7279A发送数据时,DATA为输入端;当HD7279A输出键盘代码时,DATA为输出端。CLK为数据串行传送的同步时钟输入端,时钟的上升沿表示数据有效。KEY为按键信号输出端,该端在无键按下时为高电平;而在有键按下时变为低电平,并一直保持到按键释放为止。

3 控制指令和接口时序

HD7279A的控制指令分为纯指令和带有数据的指令两大类,以下分别给予介绍。

3.1 纯指令

HD7279A控制指令中的纯指令有复位(清除)指令A4H、左移指令A1H和右移指令A0H。其中,复位(清除)指令A4H用于清除所有的显示,同时清除所有设置的字符消隐和闪烁等属性。执行该指令后,芯片所处的状态与系统上电后所处的状态一样。左移指令A1H可使所有的显示自右向左(从第1位向第8位)移动一位(包括处于消隐状态的显示位),但对各位所设置的消隐及闪烁属性不起作用。右移指令A0H与左移指令类似,但所做移动为自左向右(从第8位向第1位)移动,移动后,最左边一位为空。

3.2 带有数据的指令

带有数据的指令包括以下5种:

D7 D6 D5 D4 D3 D2 D1 D0
1 0 0 0 0 a2 a1 a0
D7 D6 D5 D4 D3 D2 D1 D0
DP X X X d3 d2 d1 d0

(1)下载数据且按方式0译码

这种指令的格式为:

该命令由二字节组成,前半部分为指令,其中a2~a0为位地址,d0~d3为数据,收到此指令时,HD7279A将按照以下规则(译码方式0)进行译码。即:

0000:显示0 ; 1001:显示9

1010:显示 -; 1111:显示空白

(2)下载数据且按方式1译码

此指令与上一条指令基本相同,所不同的只是译码方式。该指令的译码方式为:d0~d3的值对应于0~9和A~F。格式如下:

D7 D6 D5 D4 D3 D2 D1 D0
1 1 0 0 1 a2 a1 a0
D7 D6 D5 D4 D3 D2 D1 D0
DP X X X d3 d2 d1 d0

(3)下载数据但不译码 [p]

该指令的格式如下:

D7 D6 D5 D4 D3 D2 D1 D0
1 0 0 1 0 a2 a1 a0
D7 D6 D5 D4 D3 D2 D1 D0
DP A B C D E F G

在该指令格式中,a2,a1,a0为位地址,A~G和DP为显示数据,分别对应7段LED数码管的各段。当相应的数据位为1时,该段点亮,否则,该段不亮。实际上,此指令是比较灵活的,设计时可以通过造字形表来显示用户所需的字符。

(4)闪烁控制88H

此命令用于控制各个数码管的闪烁属性,d1~d8分别对应数码管1~8。在相应的各位中煟氨硎旧了福1表示不闪烁。开机后的缺省状态为各位均不闪烁。具体指令格式如下:

D7 D6 D5 D4 D3 D2 D1 D0
1 0 0 0 1 0 0 0
D7 D6 D5 D4 D3 D2 D1 D0
d8 d7 d6 d5 d4 d3 d2 d1

(5)读键盘数据指令15H

该指令的格式如下:

D7 D6 D5 D4 D3 D2 D1 D0
0 0 0 1 0 1 0 1
D7 D6 D5 D4 D3 D2 D1 D0
d7 d6 d5 d4 d3 d2 d1 d0

该指令主要用于从HD7279A读出当前的按键代码。与其它指令不同的是,此命令的前一个字节00010101B为微控制器传送到HD7279A的指令,而后一个字节d0~d7才是HD7279A返回的按键代码,该代码的具体范围是0~3FH(当无键按下时,为0xFF)。

当HD7279A检测到有效按键时,KEY引脚从高电平变为低电平,并一直保持到按键结束。在此期间,如果HD7279A接收到“读键盘数据指令”,则输出当前按键的键盘代码;而如果在接收到“读键盘指令”时没有有效按键被按下时,HD7279A则输出FFH(11111111B)。

3.3 串行接口时序

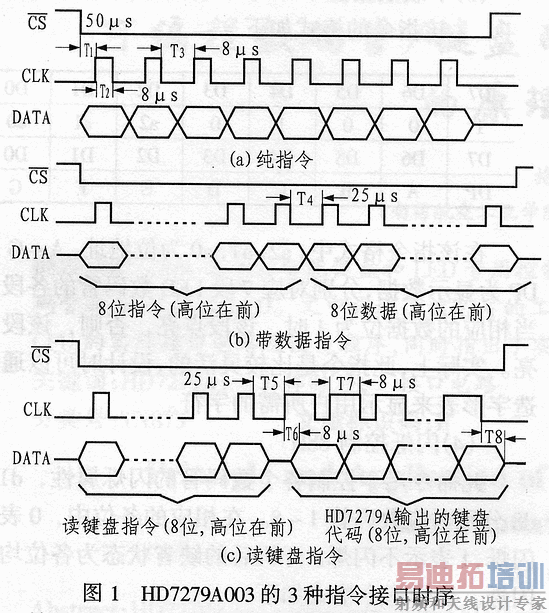

综上所述熢冢龋模罚玻罚梗恋闹噶罱峁估嘈椭孝煵淮数据的纯指令的指令宽度为8BIT,即微处理器需发送8个CLK脉冲。而带有数据的指令宽度为16BIT,即微处理器需发送16个CLK脉冲。但其中的读取键盘数据指令熆矶纫彩牵保叮拢桑裕牭那埃父觯拢桑晕微处理器发送到HD7279A的指令,后8个BIT为HD7279A返回的键盘代码。执行此指令时,HD7279A的DATA端在第9个CLK脉冲的上升沿变为输出状态,并于第16个脉冲的下降沿恢复为输入状态,以等待接收下一个指令。图1是HD7229A的3种指令接口时序图。

图2


4 HD7279A的应用

4.1 硬件电路

HD7279A的典型应用电路如图2所示,使用时HD7279A应连接共阴式数码管,无需用到的键盘和数码管可以不连接。如果不用键盘,则典型电路图中连接到键盘的8只10kΩ电阻和8只100kΩ下拉电阻均可以省去。而如果使用键盘,则电路中的8只100kΩ下拉电阻则不能省略。除非不接入数码管,否则连接至DP及SA~SG的8只200Ω电阻也不能省去。

4.2 软件编程

通过下面的一些子程序可对键盘进行监视,并在有键按下时读取按键代码,以便调用显示程序将该键值显示在LED显示器上。在图2所示的接口电路中,HD7279A的外接振荡元件可使用典型值。AT89C51的晶振频率为6MHz。

如果将P1.0接到CS,P1.1接到CLK,P1.2接到DATA,而将P1.3接KEY,那么,其具体的软件程序代码如下:

(1) 发送一字节子程序:(发送数存于A中)

STFS: MOV R7,#08H

LP1: RLC A

MOV P1.2,C

SETB P1.1

MOV R6煟#埃玻

LP2: DJNZ R6, LP2 ;延时8μs

CLR P1.1

MOV R6, #02H

LP3:DJNZ R6,LP3 ;延时8μs

DJNZ R7,LP1

RET

(2)接收一字节子程序:(接收字符存于A中)

STJS: MOV R7,#08H

LP1:SETB P1.1

SETB P1.2

MOV R6,#02H

LP2: DJNZ R6,LP2 ;延时8μs

MOV C, P1.2

RLC A

CLR P1.1

MOV R6,#01H

LP3: DJNZ R6,LP3 ;延时

DJNZ R7,LP1 [p]

RET

(3)显示程序(采用下载数据但不译码方式,其字形表由用户根据需要和硬件连线来确定,指令码为90~97):

DTR: MOV R5,#05H

MOV R0,#40H

MOV R1,#95H

LP1: CLR P1.0 (CS=0)

MOV R6,#0CH

LP2: DJNZ R6,LP2 ;延时50μs

MOV A,R1

ACALL STFS ;发指令

MOV R6,#04H

LP3: DJNZ R6,LP3 ;延时25μs

MOV A,@R0

ADD A,#0DH

MOVC A,@A+PC

ACALL STFS ;发显示代码

MOV R6,#02H

LP4: DJNZ R6,LP4 ;延时8μs

SETB P1.0 ;CS=1

INC R0

DEC R1

DJNZ R5,LP1

RET

TAB DB 7EH,30H,6DH,79H,33H,5BH,5FH,70H,7FH,7BH,

DB 77H,1FH,4EH,3DH,4FH,47H,00H,67H

(4) 读键值子程序:所读的键值保存在A、B单元中,其值与按键在键盘中的位置及硬件连线有关。

ST: ACALL KEY1

CJNE A,#0FFH,LP1

CLR 00H

RET

LP1: JB 00H,LP2

SETB 00H

RET

LP2: MOV B, #FFH

RET

KEY1:CLR P1.0 ;CS=0

MOV R6,#0CH

LP1: DJNZ R6,LP1 ;延时50μs

MOV A煟#保担

ACALL STFS ;发指令

MOV R6,#06H

LP2 DJNZ R6,LP2 ;延时25μs

ACALL STJS ;读键值

MOV B, A

SETB P1.0 ;CS=1

RET
