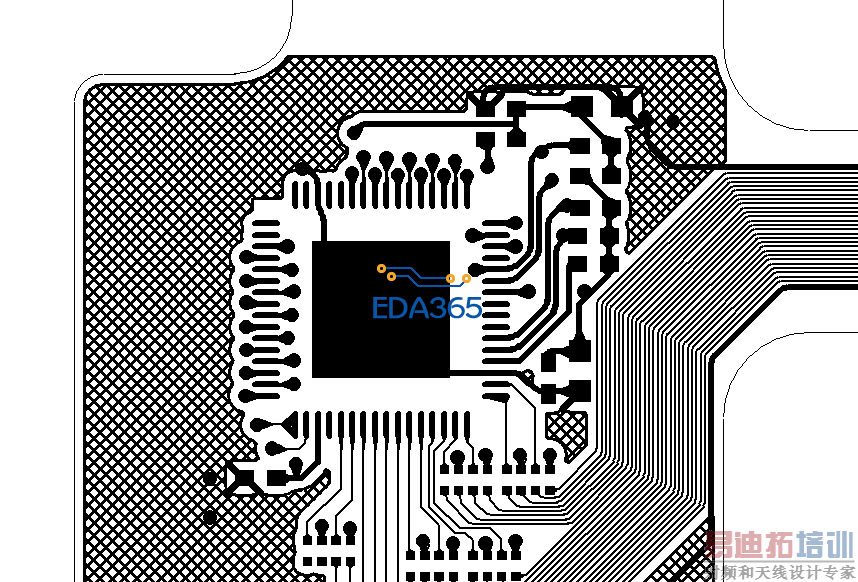

CAM350导入GERBER出的问题，如图
录入：edatop.com 点击：

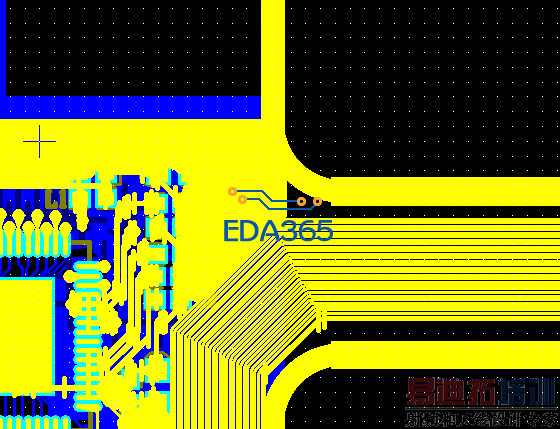

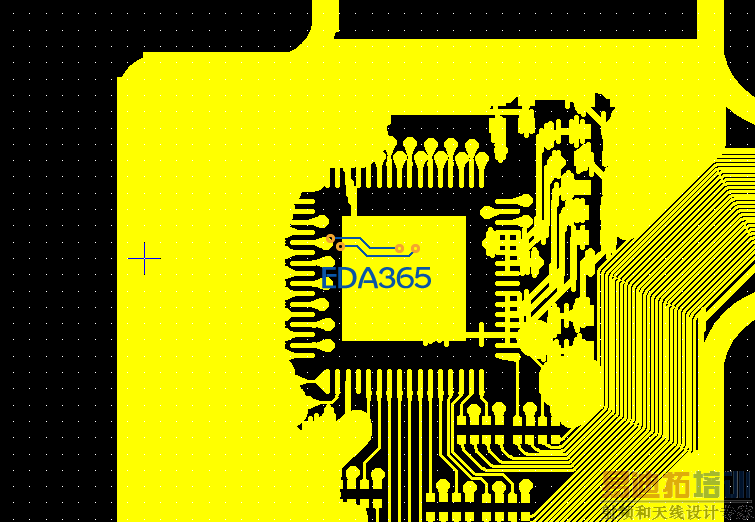

，铜本来是网格的，导进来却变成了实铜，板框上也有了走线，且还有SOLD层，有些地方没有走线的，GERBER里也冒出来了多余的线，请各位大虾指点一二，谢谢了！（注：预览时一切正常）
把文件上传上来看一下
谢谢了，希望能快点！
20130711_F0099_A1.rar
什么原因还真找不出来，不过在CAM里我重新导入我自己做的一个文件这没有这个问题了。把新的发给你吧。
ASC.rar
GERBER.rar
有高手知道原因的希望能分享一下
你CAM350的问题，重新装就没有事了！我导入后的文件，没有这个问题
其他的都没这问题，就这个有！
谢谢了，还是很少遇到这种问题的，你是做什么的！
楼主好，我今天也遇到这个问题，一直不知道怎么解决，请教楼主是如何解决的？
另外我用PADS自带的TOOL-CAM350生成的.CAM后缀的文件看着都是好的，如果把.CAM文件加上钻孔文件一起发去板厂，可以做成预览看到的板子吗？
泪滴的问题，我遇到过
PCB是好好的 但是出GERBER就有很多地方短路，我之后把泪滴都显示出来 就没问题了
同事说是D码的问题，发给板厂，他们改一下D 码就好了.
兄弟：没发现有着问题啊？你用CAM350就能打开了..
