拉线时，如何能拉得绝对直线？(为了让线可保持在pin中间)
录入：edatop.com 点击：

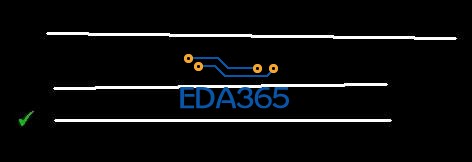

(上图)请问有没有方法可以让我们拉线时能够让鼠线拉直，
有时不管怎麽拉就是无法拉平直(如上面2条线)，
硬是把线接到pin上，就会无法是正中间(如下图)
请问如果拉成如上图一样，只偏一点点，有没有关系？
因为看了许多文章，都说走线一定要在中间才可以。
(看高手们的图，都是很漂亮，很正的位置)
请求指教
请求指教
先从pin脚走出来就不会偏了
拉线是从pin拉到pin.....只有一个能当起头的
有没有方法是像绘图软体一样，
一直按着Alt 键 或是 Ctrl键
就可以微调线段，把线拉到最平
你把栅格设置小一点,然后先从PIN出线.走线模式也很重要,你不能用AA走任意线吧?一般用AD,45度角走出来保证直.
不捕获到栅格就不会出现这种问题吧
AD走线45度的，然后设置栅格小一些，或者直接GR0 应该可以
请把鼠标设置为全屏状态，然后，再然后你自己看着办吧。
从引脚出来，走一半，然后右键，再然后结束，它会停止走线状态，再再然后从另外引脚走出来，再再然后，你看着办。还有就是各位都说到的，在选项，设置里面走线选择45°。引脚那里最好不要偏，有可能贴片元件会跟着偏。
感谢指导！
再请问各位，
各位的意思是指，Ctrl + enter ，Design中， Line/trace angle 选为
Diagonal ，让走线走45度吗？
Ctrl + enter ， Grids里的都设到1吗？
请问 AD 是什麽意思？
AA任意角度AD 45° AO90°
感謝！
