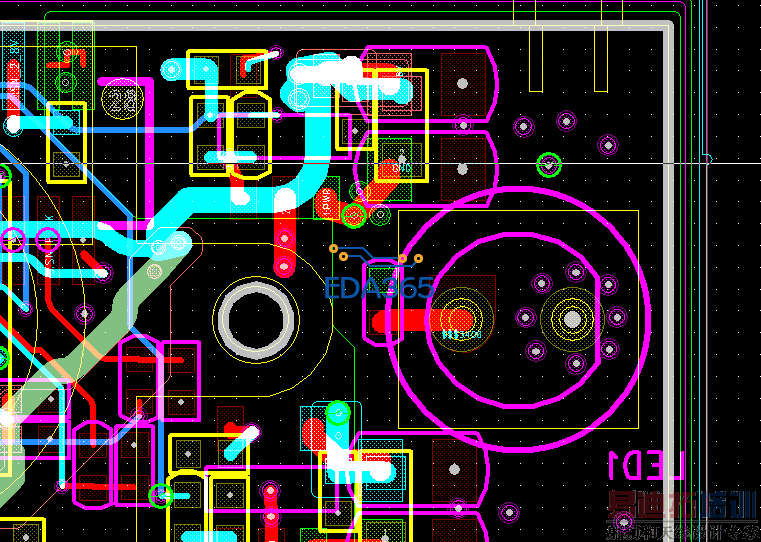

在ROUTER里面，元件和过孔是虚的，走线正常，LAYOUT里面也正常，求解决！急
锁定了
锁了？怎么解决
透明化了吧。按T 还是O来的，不记得了 都试试吧
解锁，选中它右键就有解锁命令
，非常感谢，按T，
这样挺好看的啊
哈哈透明了
学习了
不好吧
不单router里面可以这样，layout的时候也可以这样啊，我经常这样开看走线，再按一下就回到原来的样子了
