四片ddr芯片地址线等长

录入：edatop.com 点击：

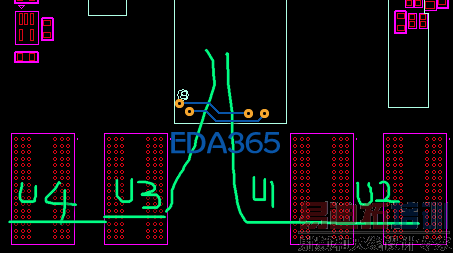

哪位大侠看下如图地址线的等长怎么做比较好，
第一种方法：CPU到U1和CPU到U2一组.
第二种方法：CPU到U1和U1到U2一组.
哪个正确啊？找不到关于这的Guideline等相关资料。

DDR几？2和3的走法不一样的

96脚的是DDR3吧，那地址线就走菊花链比较好了,（CPU→U1→U2）。

是DDR3，是走菊花链的啊。菊花链已经走好了，我想知道的是做等长时候设置等长怎么设置好。从哪个点开始设置。这是等长的两种设置方法。上面是点到点不一样，

理解错意思了，我说的是走线的拓扑走菊花链，你问的是等长的规则怎么设置。设置规则第一种比较好。（CPU→U1,CPU→U2。）如果你DDR挂得多的话，用第二种那样分段等长到后面误差会越来越大，肯定就不满足等长要求了。

呵呵我也是这么想的。但是不能确定哈

很简单的东西啊！地址线有CPU出来分左右2边然后再分2头
这个玩意上周才让公司的新人在练习
