解决PADS 9.5中文语言下修改零件标号退出的问题,中文菜单爱好者的福音
录入:edatop.com 点击:

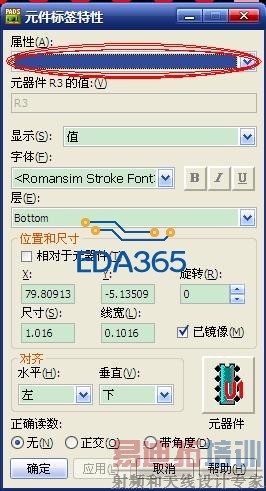

自从pads 9.5发布以来,我一直在用这个版本,稳定性不错,最重要是支持对象的捕捉,非常方便,而且还支持中文菜单,遗憾的是中文菜单环境下有bug,只要在默认状况下修改零件标号,就会自动退出。在默认状况下,下图这红圈中的标号属性下拉菜单为空,在这种状况下直接点“确认”程序就会自动退出。
如果手动选择就不会有问题,如图:
我也一直在使用英文版,这两天忽然想到一些事,怀疑是不是中文的语言包没写好,也许在语言包里做些修改,可以解决这个问题。于是我就看了一下pads的安装目录,果然,安装目录下有chs,enu,jpn,ptb这些文件夹,应该就是各语言的文件了。于是就开始找啊,对比啊,替换啊……最终,成了,哥的心情那是个激动啊,嘿嘿
最后来分享一下修改方法:
1、用Ultraedit打开安装目录下“9.5PADSSDD_HOMEProgramschs”文件夹下的“powerpcb.mdb”文件
2、查找"End ICDB Integration",不包含双引号,最终只会找一个结果,而且后面跟着一串星号。
3、把星号后面的“参考编号”修改成英文的“Ref.Des.”,保存再重新运行Pads Layout就可以了。双击零件运行默认结果如下图
嫌麻烦的也可以下载我修改好的附件,替换相应的文件就可以了。
这样修改的结果虽然不完美,但是也接近了。我也试过,“Ref.Des.”只要包含有中文就不行。
希望大家顶一下,让更多的人看到,谢谢。
powerpcb.rar
如果手动选择就不会有问题,如图:
我也一直在使用英文版,这两天忽然想到一些事,怀疑是不是中文的语言包没写好,也许在语言包里做些修改,可以解决这个问题。于是我就看了一下pads的安装目录,果然,安装目录下有chs,enu,jpn,ptb这些文件夹,应该就是各语言的文件了。于是就开始找啊,对比啊,替换啊……最终,成了,哥的心情那是个激动啊,嘿嘿
最后来分享一下修改方法:
1、用Ultraedit打开安装目录下“9.5PADSSDD_HOMEProgramschs”文件夹下的“powerpcb.mdb”文件
2、查找"End ICDB Integration",不包含双引号,最终只会找一个结果,而且后面跟着一串星号。
3、把星号后面的“参考编号”修改成英文的“Ref.Des.”,保存再重新运行Pads Layout就可以了。双击零件运行默认结果如下图
嫌麻烦的也可以下载我修改好的附件,替换相应的文件就可以了。
这样修改的结果虽然不完美,但是也接近了。我也试过,“Ref.Des.”只要包含有中文就不行。
希望大家顶一下,让更多的人看到,谢谢。
powerpcb.rar
沙发一下,支持原创,感谢分享。
这个不错哦,顶一下,再也不用怕忘记选择啦
高手啊,问题得到了解决,太感谢了
有用
謝謝
热心人!
论坛需要这样热心的朋友
都用上9.5了,我还在用07.
我下载了几次9.3 9.4都安装不成功,不知是系统问题还是其它原因。
感谢高手分享
PADS 9.5 出 Update 1 了.
支持原创!好贴
非常感谢
遇到过,每次都转成9.3,麻烦,感谢。
謝謝
