PCB中,降压IC 需要散热,要放一些过孔,如图,是怎实现的呢?
录入:edatop.com 点击:

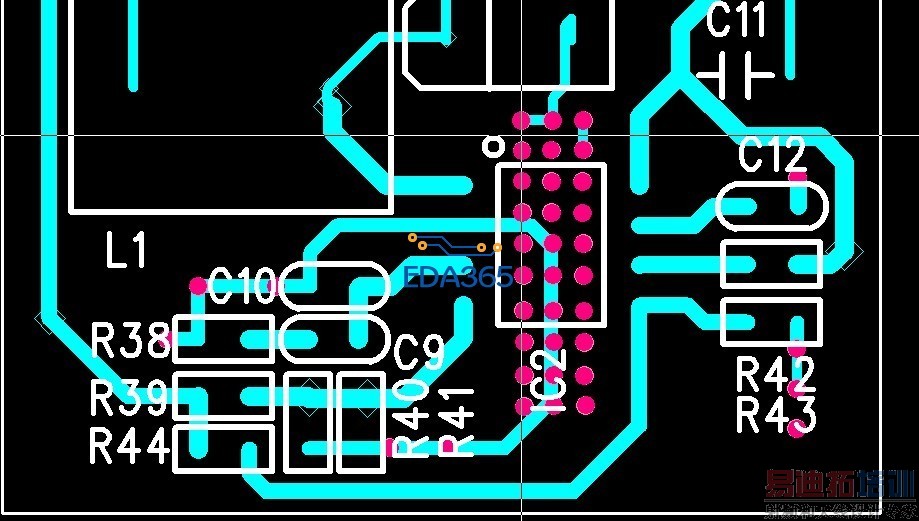

pcb中,降压IC 需要散热,要放一些过孔,如图的过孔,我怎么放置不了,是怎么实现的呢?
我把PAD不显示,然后复制放置,可是手工放置的不均匀,有没有什么命令可以放置比如3*6这样阵列的方法呢?
有自动打过孔功能的。不记得是什么设置了。自己慢慢摸索去吧
设置栅格。比如,你的丝印宽5,你就设置格点为1,然后就每排放三个孔。
设置栅格啊,画图时要灵活运用栅格
谢谢哈
我也很想知道这个问题,嘻嘻
又学习到绝招了
先设置显示栅格GD,看到如果间距和位置合适,就把设计栅格也设置成相同的G,接下来就是在可见的栅格点上放过孔的事了。
嗯嗯 谢谢了。
