求助,8片DDR3可以正反贴布局吗?

录入:edatop.com    点击:
大家好!DDR3 指导书要求FANOUT分支要短,如果正反贴,FANOUT分支就超出200mil以上了。DDR3是96PIN的,0.8mm间距,
要布局单面的话,占板面空间太大了,这种情况大家是怎么处理的。
如有实例pcb请分享下咯,非常感谢
看帖的每人一个粽子,

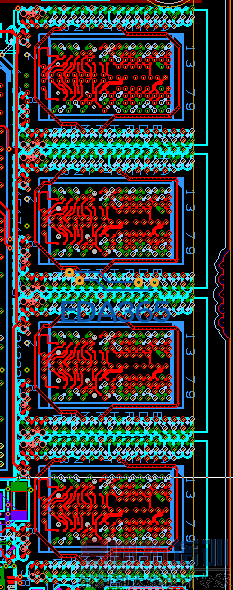

DDR3我们通常采用fly-by的拓扑结构,采用正反贴错开布局

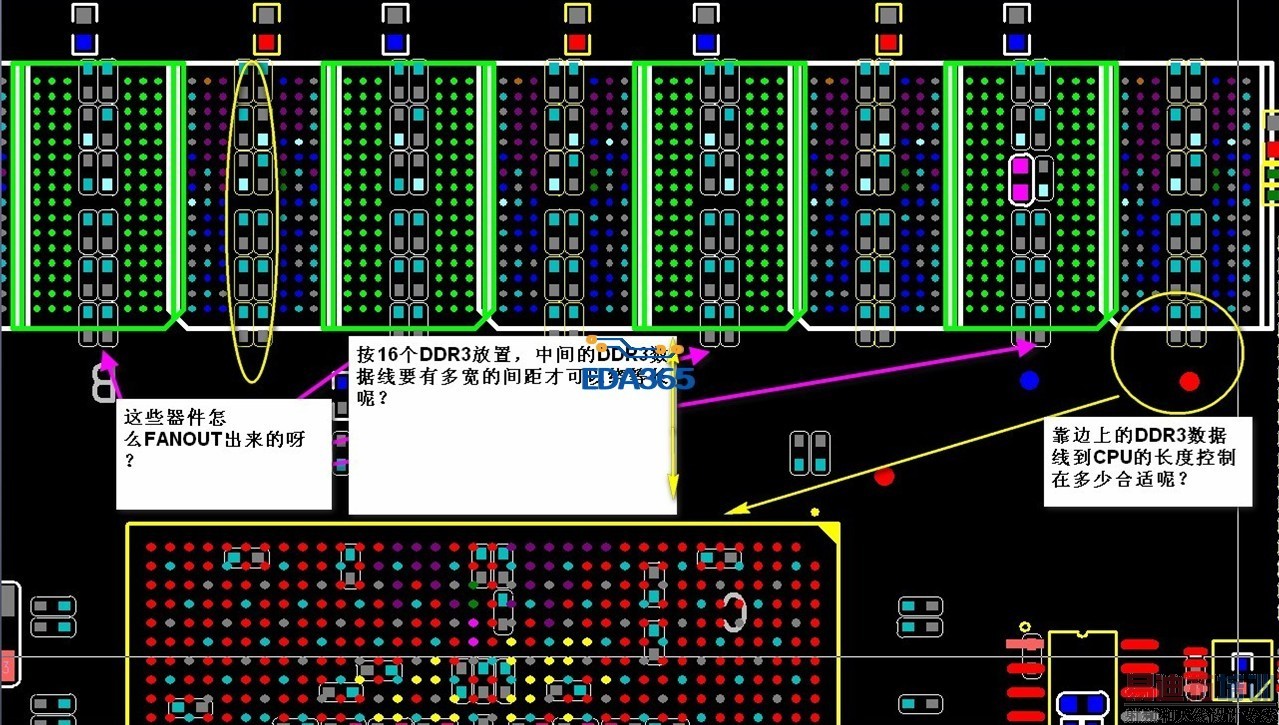

最近我们也在做16片DDR3的板

太厉害了

顶,又学到了。

厉害啊

16个DDR3,地址线要很长吧,控制在多少范围呀

CPU到第一片的长度<2500
第二片到第三片的长度<650
依次类推

DDR3 地址线是菊花链,只要在每个DDR3等长就可以了,DDR3 有个写平衡控制,ddr3控制器初始化的时候,会自动测试 DQS 与 clk 是否同步,如果不同步,会自动延时DQS. 地址线与CLK 等长。

谢谢
16个DDR3,靠边上的DDR3远离CPU,这样数据线长度能要控制在多少合适

谢谢

2楼太牛啦

学习了

学习

搞了快两年的平板了也没有机会自己弄一板DDR来跑一下,唉,啥时候才有机会自己的搞一板DDR的板子。每次都用公板,不管公板有多烂都不能自己弄DDR部分。
