2D线画在所有层问题
一般2D线放在所有层的话会认为是板框,那你为何在板子上的所有层用2D线画长方形呢?这样还会在出GERBER时出错。
如果在板子中间用2D线在所有层画了,但是如果没有画KEEP OUT的话,应该不会啊,最少板厂会问一下的。
是从CAD直接导进来的,本来是给触摸按键的大焊盘做定位用的,后来忘记把2D线的层改了,做回来的板子就在焊盘的中间挖了一个孔了
导入的 CAD 应该专门给一个层, 不应该直接放在 All 层, 这样很危险.
我一般都是放在 Layer 7 和 Layer 8.
典型的出Gerber后不检查
我也在纠结这个问题,在CAM350里看不出来会被锣空一块,也有可能是导出gerber时设置有问题,这位兄台请指教
一般如果 2D Line 在 All Layer 的话, 出 Gerber 会在每层 Gerber 出现, 板厂看到每层都有这个, 就会开槽.
一般的是2D放在所有层应该会是默认挖洞的 但却不是绝对我就遇到这样的情况 一块板子上 我做的定位孔全是2D放在所有层的 可是板子回来 有的没挖 有的却挖了
出 Gerber 对没有在钻孔文件里的孔应该出一个单独的 Board Outline 文件给 PCB 板厂, 不然会造成 PCB 板厂误 解.
怎么会有这么二的功能?竟然可以一画就画在了所有层,自作聪明的软件。
不是画的, 是导入的, 在导入的时候没注意.
这是操作不当引起的, 并非软件问题.

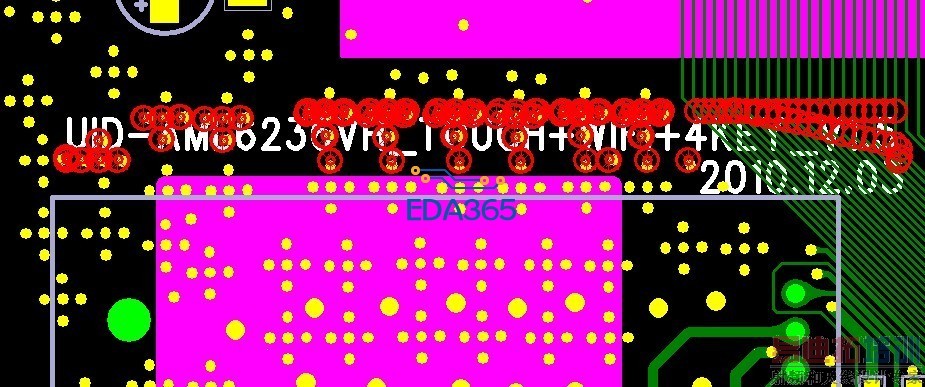

你把丝印放在所有层,最后没有检查间距问题吗,如图如果我把丝印放在所有层我到最后检查就有这么多的错。首先这一关就过不了,每块板上只有一个板边,如果你外面已经有板边了,不可能里面还能有一块板边,板厂如果发现这样的应该会跟你讲,会问你是什么回事的,所以你选的打板厂也不专业。
导出后一定要检查,这才是关键
