大家一个问题，PADS下面输出钢网时出现的错误
录入：edatop.com 点击：

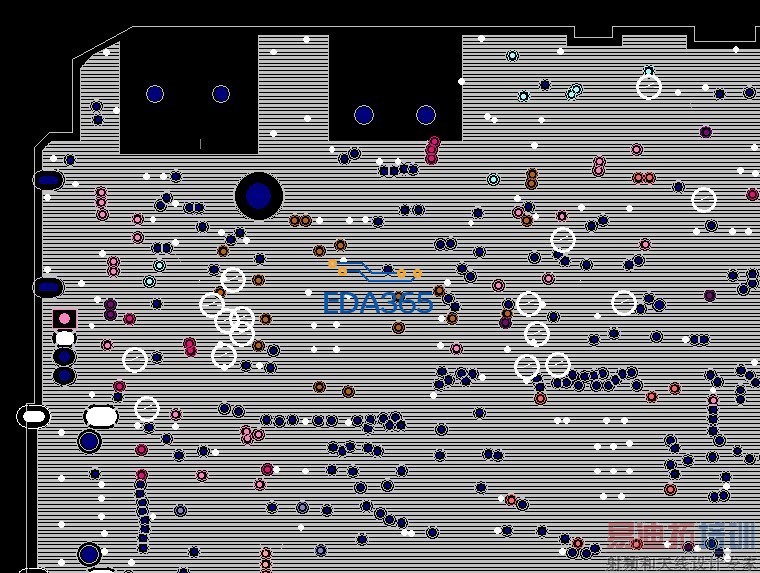

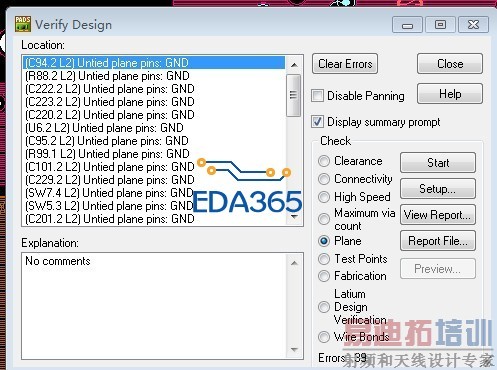

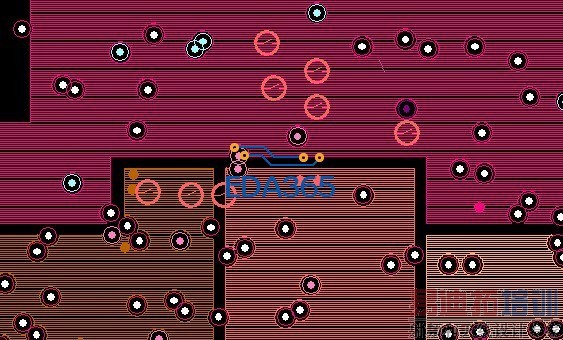

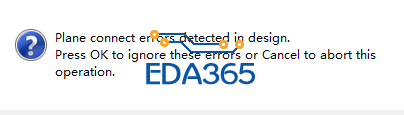

第一次发帖，不知道能不能看到，在输出GERBER文件的时候出现下列错误，中间层是split/mixde plane，请问各位这种问题是什么原因，怎么解决，谢谢
X1-Main-V1.1-20130515.rar
X1-Main-V1.1-20130515.rar
顶起来，希望有知道的朋友指点一下
无图（PCB）无真相。
奇怪的是检查连接错误的时候，显示是没有错误的
monica9803 发表于 2013-6-7 14:43 好的，明白，谢谢 因为你设置为混合分割层，混合分割层的意思就是这一层是给混合信号，简单的说，就是至少要两个信号，如GND和AGND.而你只分配了GND. ，明白了，谢谢 看看回复 看看回复 看看回复 说得很正确 厉害
其他层同理。

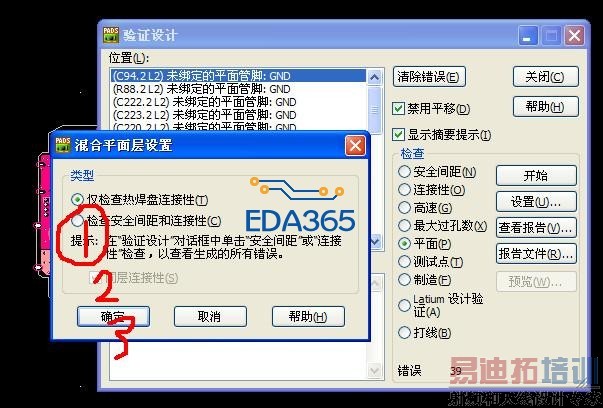

解决方法：
1，直接忽略。有惊无险。
2，将只有一个信号的平面层改为CAM PLANE属性
3，将混合分割层设置为NO PLANE
