HDMI出线

录入：edatop.com 点击：

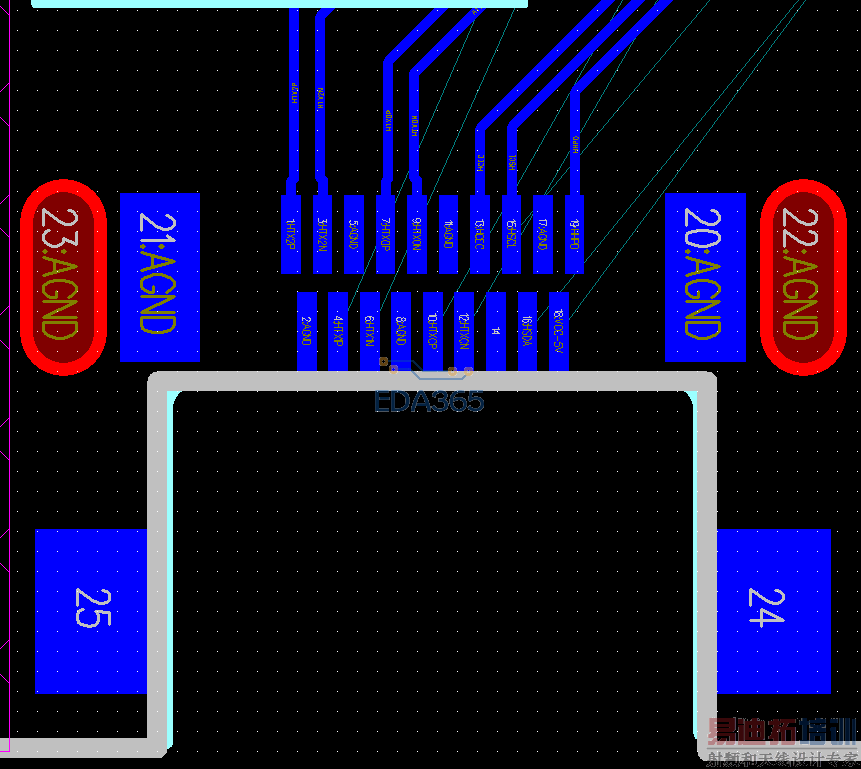

如图，这种封装的HDMI插座外面这一排该怎么出线，直接在焊盘上打孔？
不过焊盘好小，只有9mil。

这个要打盲孔才行啊

好奇怪的HDMI啊，如果封装OK，只能打盘中孔了，激光钻孔能满足你的要求
期待更好的解决办法

封装对的，开始我以为是上下都有焊盘，但是看它的spec，居然都是在一面的。

这些是用在手机上面的封装吧

见过，两面走线。孔在焊盘上面的

这个样子，只有盘中孔了

可以跟结构商量下，留点布线空间！（不知道封装沉板的部分允许否？）
盲埋成本太高，盘中孔后续生产会有很高的不良的隐患！
