为什么会出现这种问题，是设置还是？

录入：edatop.com 点击：

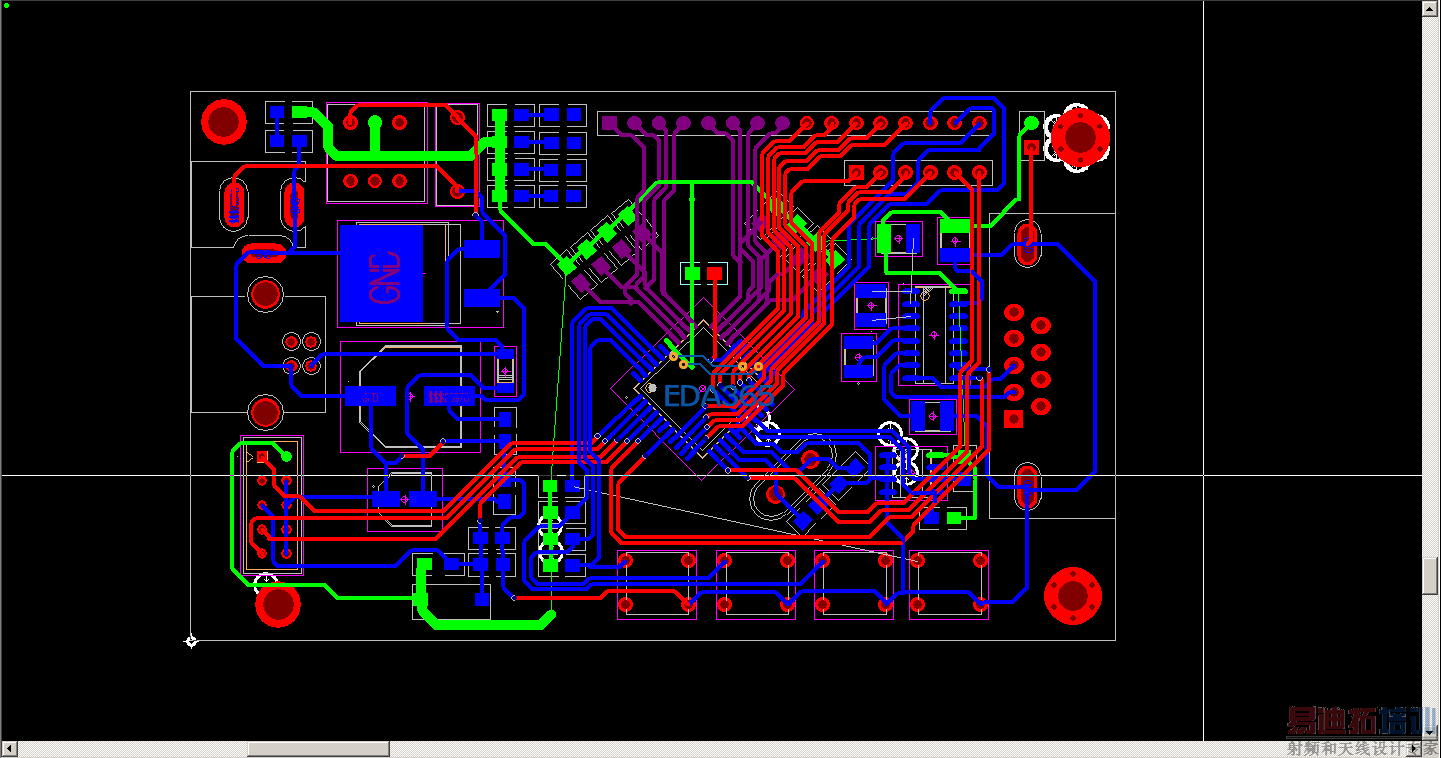

如下图

，做了一个安装孔封装，在ECO模式下加入电路。然后检查时出现间距错误

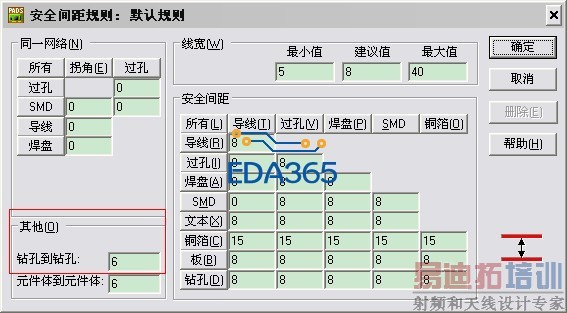

。是规则设置里设置问题吗？

是不是违反孔到孔的间距原则了？

pad to pad的距离小于规则要求吧。这种可以不改，心里有数就行。

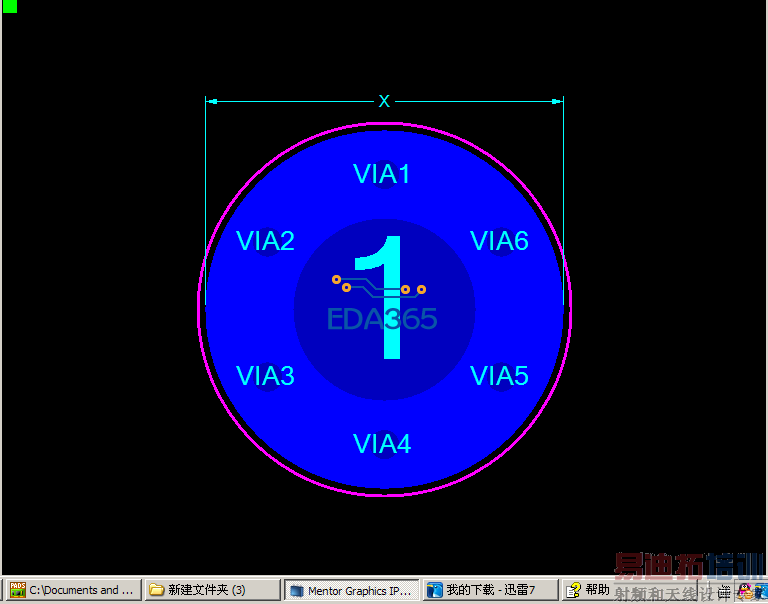

这个不用理它即可。看上去是1个焊盘，实际上是7个焊盘，所以，要想不出现，就把7个焊盘都连接到同一个网络。

知道是什么原因出的错的话,直接忽略掉就行了.这个原因是焊盘与焊盘距离不满足设计规则.其实完全不用修改

忽略

如果那六个是焊盘的话可以合并！封装没做好！中间的1用焊盘，环用COPPER，然后7个焊盘跟COPPER合并！成为一个零件，OK
记得最后加个大的圆形开窗！

懂了，谢谢，你是个好人

请教一个，一个copper如何与多个焊盘合并？或是关联？

pcb零件制作界面中：点击焊盘后右键选Associate，再点击COPPER
