Pads转Allegro成功

值得高兴的事儿，“刻苦”了二十多分钟，总算成功了，下面分享一下自己的经验。
1、首先用pads打开它的pcb文件，

2、选择File-->Export，选择.asc文件格式，按下图所示选项，点击OK.

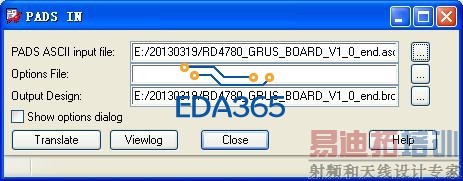

3、在allegro中新建一个.brd文件，选择File-->Import-->CAD Translators-->Pads

在第一项中选择第2步中生成的.asc文件，第三项自动生成。
4、关键就是第二项.ini文件了，我导入的时候没有该文件，无法转入Allegro，这个时候，我将第2步中生成的.asc文件复制了一份，将后辍文件格式直接改成了.ini，然后再第二项中通过浏览找到该文件，点击Translator，OK，成功了。

5、提示是否覆盖device map，直接点击“是”。
6、OK，大功告成，直接在当前.brd中打开该目录下的新转化的.brd文件即可。

注：本人是将pads下的PCB文件、导出的.asc文件、.ini文件与新建的.brd文件放在同一个文件夹下的，（之前看过网上几篇类似文章，但都没有提到.ini文件到底怎么生成的）至于不同目录下的这些文件可不可以成功转换没有试，时候不早了，早睡早起身体好。8.。

.INI文件不用生成的，Cadence的安装目录下面就有啊。
D:CadenceSPB_16.6toolspcbbin

我的没有啊，有些文件我安装后并没有，不知道为什么。

PADS导出来的ASC文件有限制一定要什么版本的ASC才可用吗？

PowerPCB5.0

我传一下看看

冒昧的问一下，.ini是什么文件？我按您提示的目录寻找了一下，没有。

建议不要去尝试转换，因为这个转换会不见很多东西，不能直接用的，因此转换没有实际的意义。

我转之后存在一些飞线，查看过后发现是线没有连到盘的中心点上，其它倒也没少什么。不过不能直接用是真的，特别是转后的铺铜效果，我无法接受，却不易改变。现在已装了pads，没办法，项目需要。用了五年的allegro了，再用一下pads也无所谓。

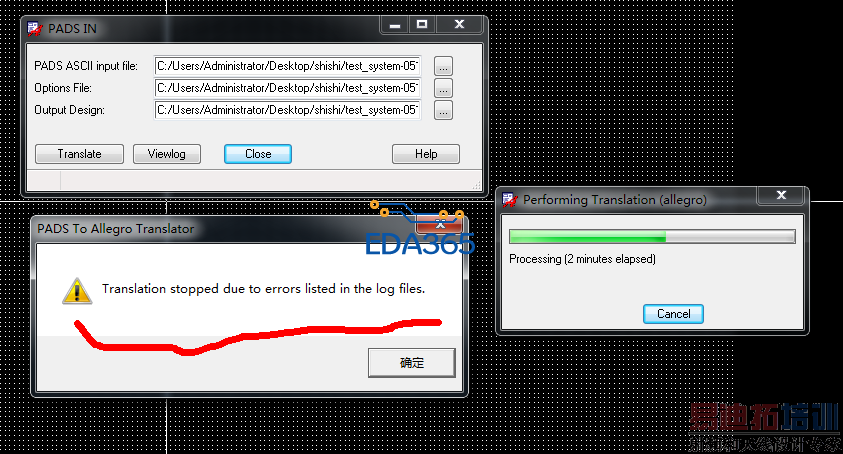

为什么我转换的时候出现这个错误啊？楼主

看一下错误的log文件，就会知道原因了。转换之前需要把reuse打散。

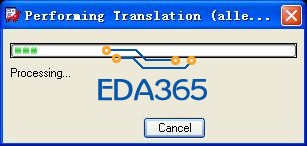

我转了几次都没成功

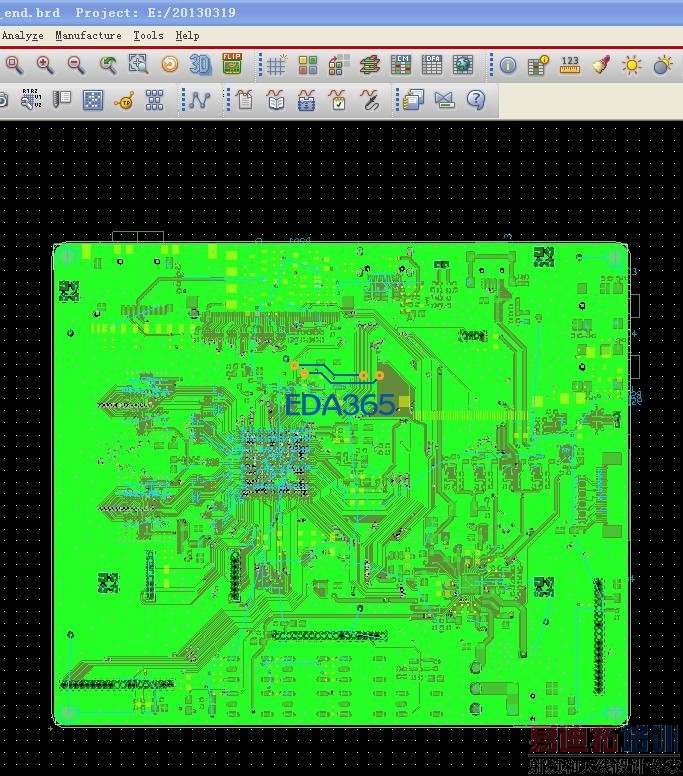

这块板很像RK3066，带屏

我也出现这样的错误，你是怎么解决的

wo我没找到解决办法，你呢
