走圆弧线
录入：edatop.com 点击：
在现在的一些电路设计中。由于考虑到EMI的一些设计，一般要求时钟线走线平滑。也就是拐角是圆弧。在protel99里走圆弧线很好做，走出来的线感觉也好看。但在pads中，只有在走线时Add Arc，但这种走法，很难控制角度。走出的线就不好。不知各位高手有没有高招？请指教！
试下转换走线的角度:
AA 切换到任意角度模式
AD 切换到45度模式
AO 切换到直角模式
现在就是不要有拐角就像这样，这是Protel99走的圆弧线。看上去很好，也好走线，
但PADS里这样走线就不好走。不知道各位高手。有没有好的办法呀？能走出同样效果的线呀？请各位高手帮忙呀
先 走 直 角 再 倒 成 弧
先走直角再圆弧，走线就感觉繁琐。不过好像也没别的好办法。谢谢各位啦！

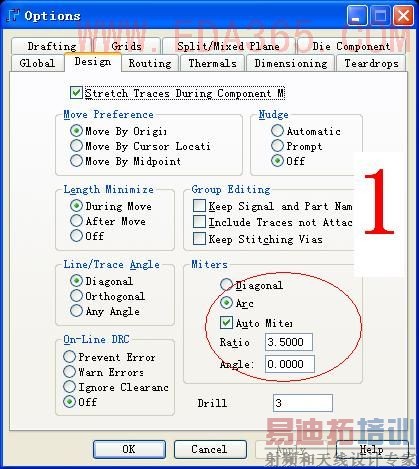

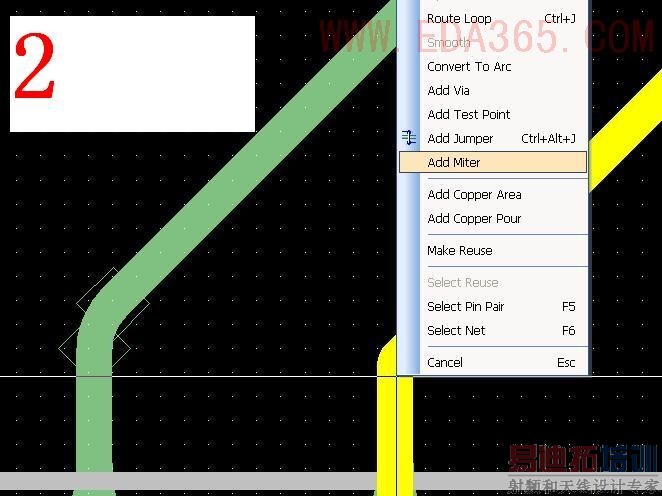

按AA后拉出大概方向,然后再点右键选择加圆弧,好象好点.
走多了凭感觉走也挺好的.
呵呵！

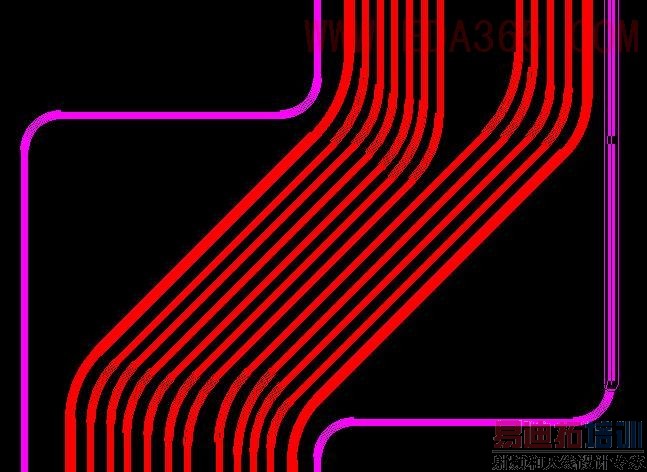

原帖由 ouxu 于 2008-4-16 14:34 发表 你这方法好像只是针对画2D线才有用的吧！ 不知道这种效果是否是楼主想要的 新手学习中 对走线也一样有用的，可以自定义需要拐圆弧的角度 新手学习 这个是怎么走c出效果？ 路过 走的漂亮。
