PowerPCB出光绘铜皮边缘不光滑
录入：edatop.com 点击：

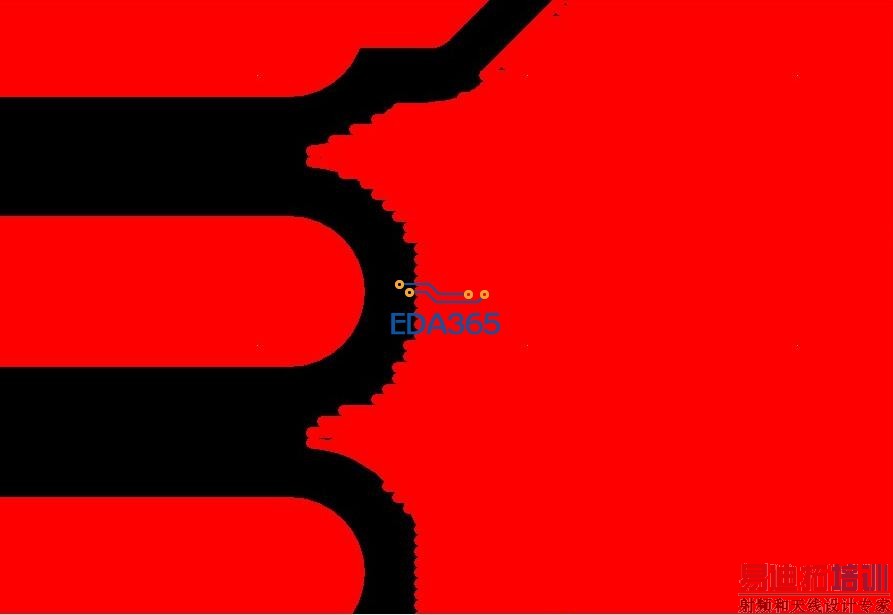

铜皮边缘放大后感觉很粗糙，在另一同事电脑上出的光绘正常，在我机子上却是这幅德行，哎！求救啊
看看，我也听高手解释
应该是你cam350软件的显示效果吧。
你的显卡问题吧？
会楼上二位，不是显卡问题，也不是cam350的问题，因为用同事帮我出的光绘在我机子上看是正常的，所以是我powerpcb设置有问题，但不知问题出在哪？
把灌铜外框线宽改小一点5mil
