这个样子可以拿去打样么

录入：edatop.com 点击：

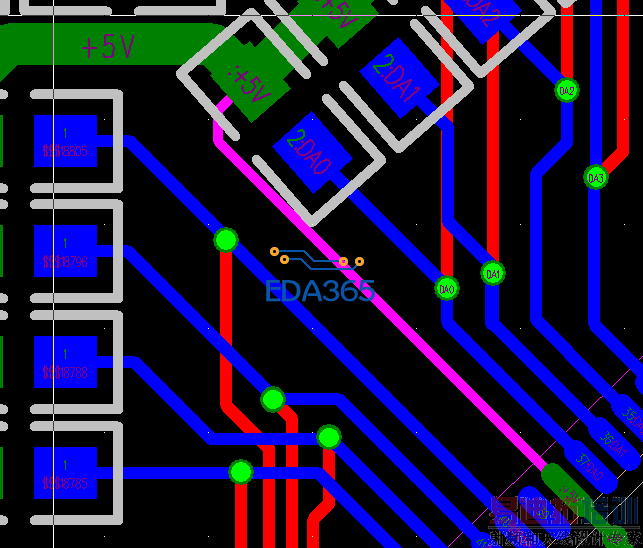

新手，第一次做板子，画好了准备拿去打样，高手能帮看下，指正一些我可能不知道的致命错误么
谢谢大家先

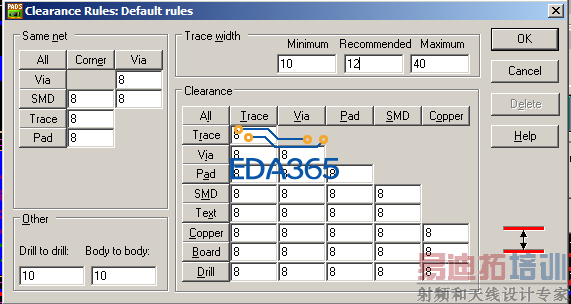

信号线宽12mil
电源40mil
间距10mil

感觉复位R9应该靠近mcu吧

恩，考虑到这点了，还有其他需要注意的吗，谢谢

电源部分走线太细了吧。

40mil还可以啊，电流不超过2A，小系统板

啊，万分感谢，我马上去看

晶振和MCU要放在同一面，晶振尽量不要走过孔

晶振走线要类差分

1、原理图与PCB不一致
4、地过孔要打上

原理图确实不一样，修改过了。电源线那块确实细一些。谢谢指点

usb是1A的电源，老大都要求我走40mil，2A的话我至少得走50mil

的确反了，太大意了，真是感谢你啊

哦，需要用地把晶振包起来么，我上次看到J老大说要把晶振包起来

你实际测试一下按键 14 脚按下可不可以接通！

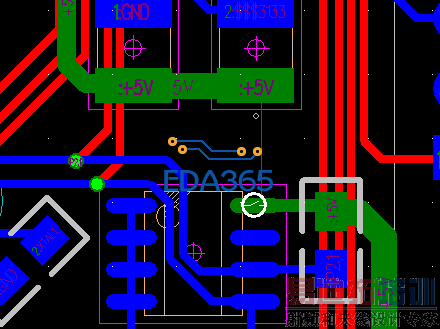

U7 7脚PCB 怎么没连接东西！图片中你确定这些没错？
