BGA 无法扇出

录入:edatop.com    点击:

3.zip

U9扇出没反应 是怎么回事啊?

怎么没人回复啊求解啊

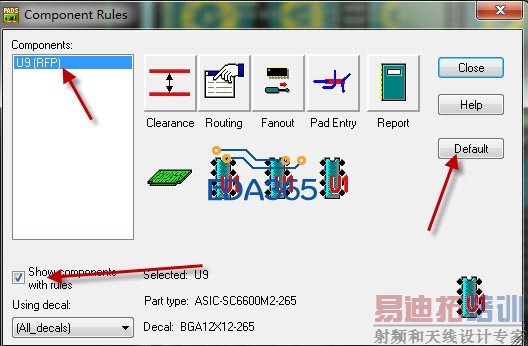

勾选信号网络,器件的特性里,扇出选项卡

妙明本心 发表于 2013-6-20 15:56



妙明本心 发表于 2013-6-20 15:56

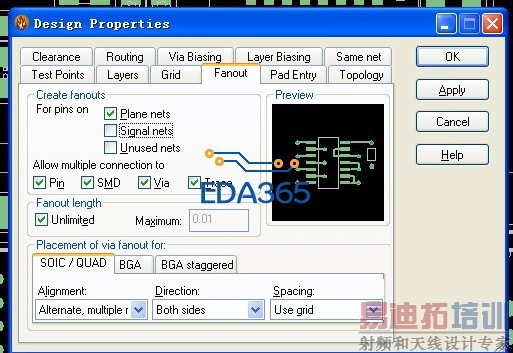

勾上Signal Nets...我截的图是没勾的...

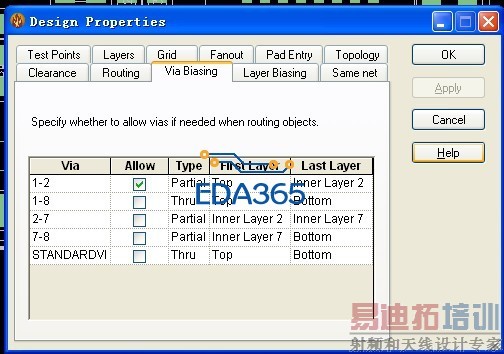

还要注意你的最大过孔数是不是0?有的文件一开始默认是0,这个要改成无限制。

如图:操作步骤如下

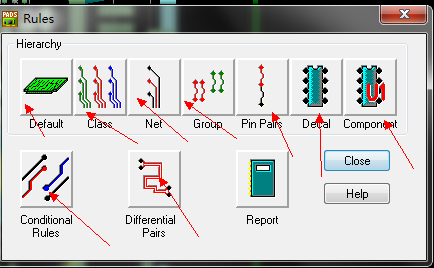

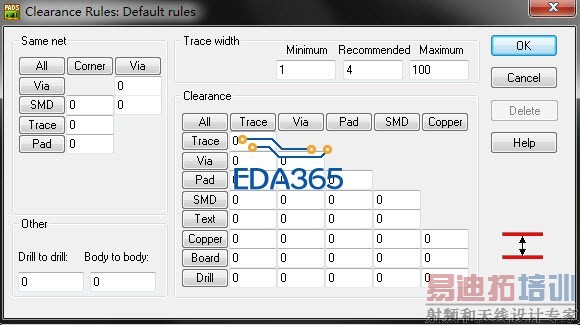

1、rules-default中规则设为0。

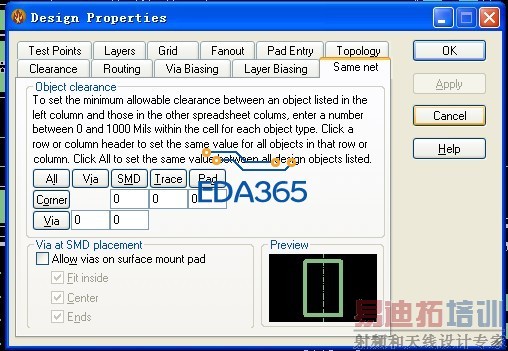

2、rules中其他规则如图3,勾选-default掉。
3、router中扇出1-2的孔。
扇出你应该会吧

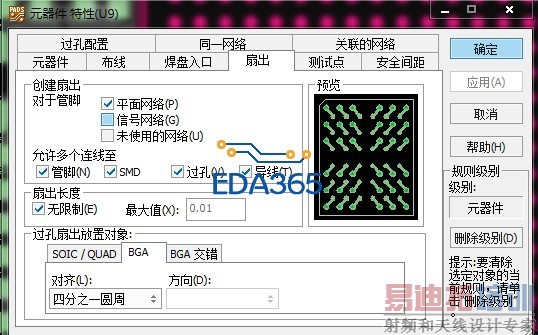

感觉好复杂...我只是修改了信号网络也扇出就成功了

除了rules中的default进行规则设置以外,其他形式的规则基本上没有太多作用,扇孔,DRC检查都会给你整出那么点问题来的

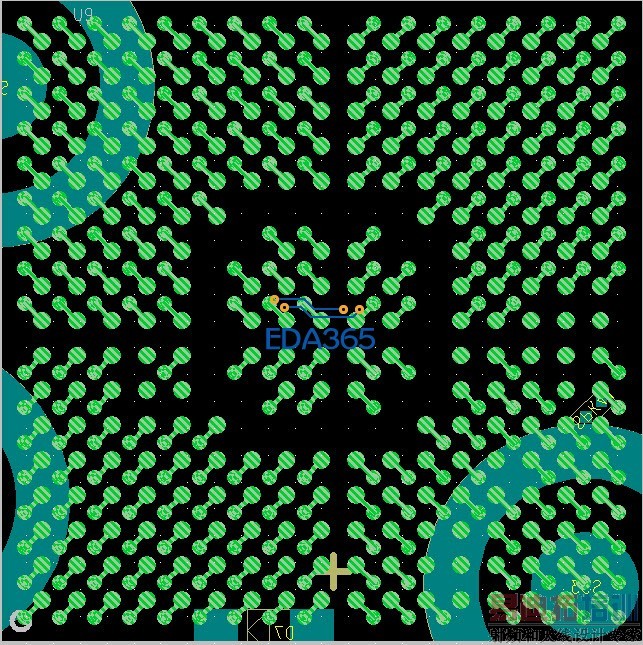

已经扇出了 谢谢
