弱问懂PADS logic的朋友，急问
录入：edatop.com 点击：
第一次用 pads logic，发现LOGIC里的part可以隐藏掉电源，地，无用管脚，

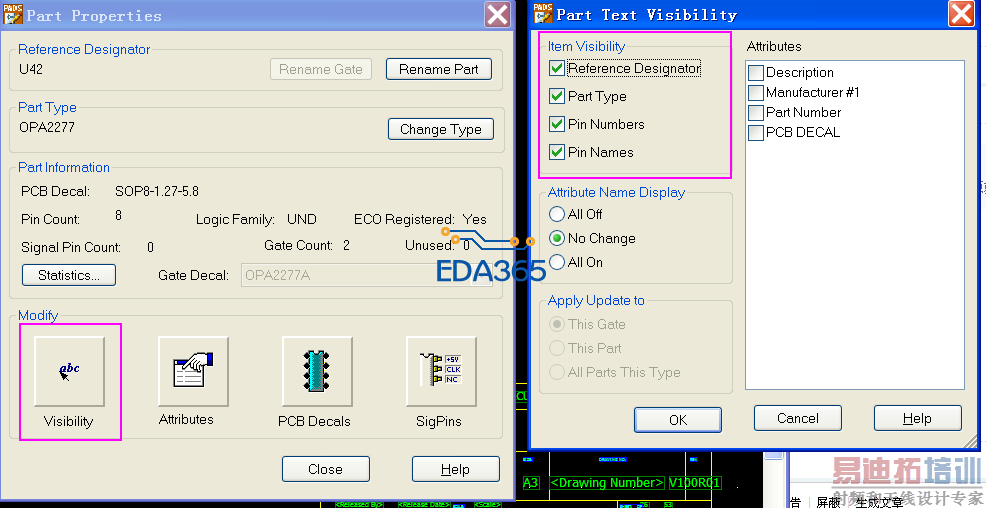

现在我要画板子，比如现在板子的电源是3.3V,选中PART，右键选择'properties'
，然后点击‘sigpins’，将默认的电源管脚+5v，改成现在的板子上的3.3V网络名就表示该元件
的电源管脚已经同板子上的电源连接上了，是不是这样啊？
还有，那些不用的管脚是不是要“remove”到左边的“unused pins”框中啊？不移动是不是不行？
知道的朋友请告知啊，谢谢了。
现在我要画板子，比如现在板子的电源是3.3V,选中PART，右键选择'properties'
，然后点击‘sigpins’，将默认的电源管脚+5v，改成现在的板子上的3.3V网络名就表示该元件
的电源管脚已经同板子上的电源连接上了，是不是这样啊？
还有，那些不用的管脚是不是要“remove”到左边的“unused pins”框中啊？不移动是不是不行？
知道的朋友请告知啊，谢谢了。
改成3.3V网络是可以连接的，在layout中最好再确认一次，虽然极少出错，但是怕输入错。
不用的管脚不用移动。有时候这种管脚是绝对不能移动到used栏的，比如很多管脚的dsp、FPGA，那些电源和地管脚都是有自己的用途的。
1。试一下就知道了。当然要在layout里面确认才算
2。不用
最好是别隐藏了。将电源，地属性的管脚都做出来，画原理图时应该接哪个电源就接哪个电源。
谢谢各位啦！
用ORCAD不错的！
隐藏电源和地查原理图很费劲，4#说的对，不要隐藏！
建议不要隐藏，费时费事不说，还很容易出错，不容易检查出来，不用的管脚不用连就是了
路过
,如何把系统自带的封装库里面的电源及地引脚显示出来啊?比如8051等.
