求助帖：莫名奇妙的折点
录入：edatop.com 点击：

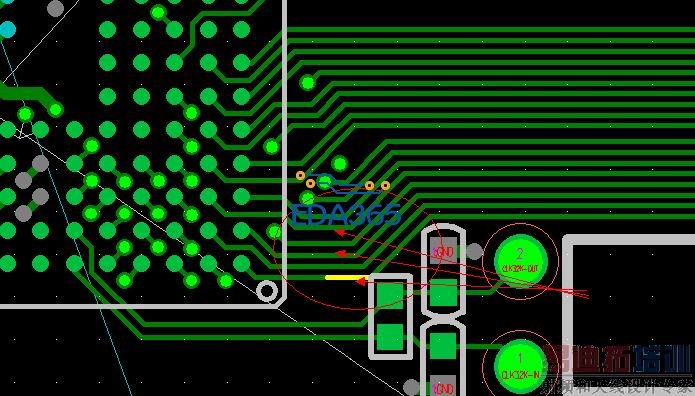

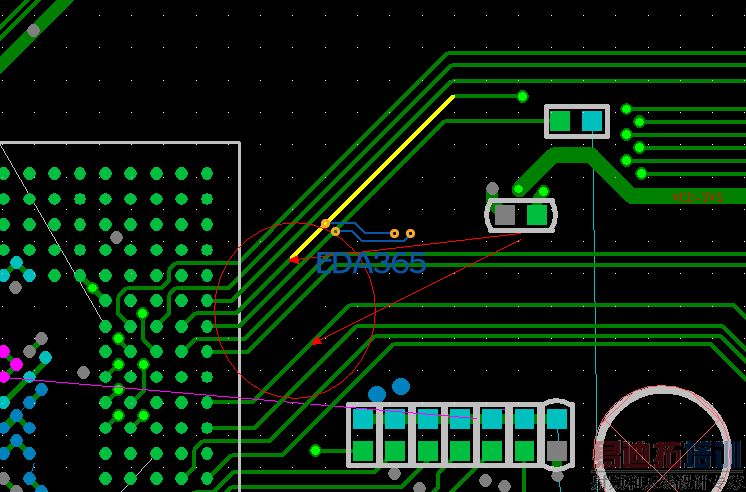

RT，用的pads 9.3 ，在router里面走线的时候会出现图中箭头标示的折点，但是在走线的时候一般都会注意一次性拉完很少会有停顿的。在修线的时候遇到折点就会出现像图中第一条线那样推不动的情况，特别痛苦
哪位大侠有遇到过，帮忙看看
TKS
哪位大侠有遇到过，帮忙看看
TKS
cleance
set up
和clearance有关吗？
我的格点设定的5mil ，普通线的设定是5/5 mil
你芯片是不是设置规则了
没有习惯去单独设定某个芯片，画的就是全志A10，没什么好设的，之前用9.0的时候都好好的·
估计是我的精简版的9.3在抽风
设置的问题。把你的PCB发上来查一查。（可将关键器件和信息删掉后再上传）
感谢大大关注！
为了还原现象方便，我就不降版本了，PADS V9.3

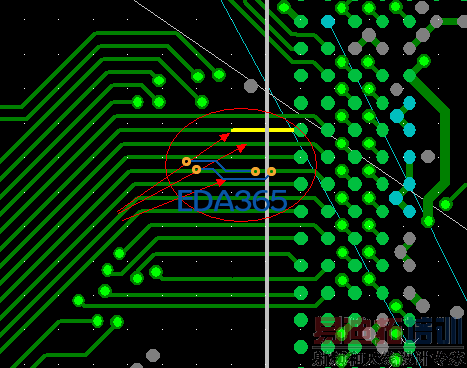

折点现象主要出现在BOT层BGA出线附近，望指正
PS:此板是在另一个板子基础上改的，基本完线了，所以其中很多折点现象都已经自己修了
CMP5200-6L-EDACHECK.zip

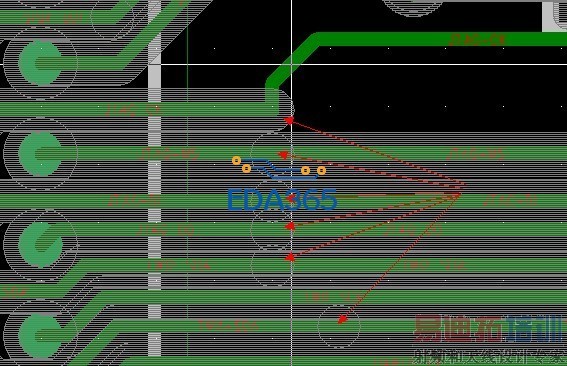

把折点处截图注明下。
发表于 2013-6-22 15:53 单独的网络设置了规则了，现在很多芯片做成3mil 出现，板厂做起来没有问题 是你芯片设置的问题，芯片属性里面的Rules里面的NET全选上再default一下，就行，不过你从芯片出来的线那块有节点有的地方还是要重新走一下，这是我的建议 非常感谢你的建议
