PCB Layout的个人习惯设置

今天比较无聊，随便找个话题说说，都是些基本工作，高手请莫见笑。我们公司用的是Orcad 9.0画原理图，pads 2005SP2进行Layout，cam350对生成的gerber进行确认。
1、 OrCAD
OrCAD是个非常容易操作的软件，个人感觉要比其它画电路图软件更容易上手。空闲的时候我也会想想去学Pads logic，不过每次看一了前面一点内容就没了兴趣，感觉太繁琐，直到现在也没学会Logic。
OrCad在生成网表时，不管你选的是PADS2K.DLL还是PADSpcb.DLL，生成后的网表在正确导入时都也会出现如下图的警告提示，不清楚原因的还以为又暴错了。

这个问题是可以解决的，到网上搜索一下padspwr4.dll，下载后把padspwr4.dll的文件放到OrCAD的NETFORMS目录下，生成时选padspwr4.dll就可以了。
2、 Pads Layout
刚开始Layotut的时候，第一件事就是先导入网表，然后设置过孔，规则，单位，网格和颜色等，画好板之后再一层一层的生成gerber文件。当然，也可以把一个画好的PCB文件复制一份，再把里面的内容删掉，不过这样做有时会出一些意想不到的问题。
后来翻了一下pads帮助中Start-up文件的说明，才知道这些设置都可以保存到start-up文件中。
现在我都是先做好一些参数，单位，网格，过孔，规则和cam后保存.stp文件中，单面板一个Single-startup.stp，双面板的设置就保存到2Layer-startup.stp，4层板就保存到4Layer-startup.stp……每次要新layout，就新建文件，选择相应的start-up文件，就可以直接进行走线动作。做完板后，生成gerber时只需要点相应的层就可以预览了。
当然，备份也是很重要的，每次重装系统前，要把相应的stp文件备份，在pads安装目录下的2005PADSSDD_HOMESettings目录，系统装完后再复制回来。
另外，做好颜色配置文件也方便于查看layout。比如，一个4层板，我会配置几个颜色文件，如Layer1，只显示顶层，关闭其它三个电性层，保存到一个颜色设置Layer1;Layer2，只显示第二次，把其它层关闭……其它电气层也一样，当我需要查看单独的电气层时，只需要点选相应的颜色设置就可以了。


颜色设置的文件也在Settings下，后缀名为.ccf，可以能过复制进行备份。
3、 CAM350
默认安装后，Pads Layout生成的gerber的默认路径和cam350的导入的默认路径不在同一个文件夹。在查看gerber文件时要点选目录也是一件很繁琐的事，通过修改ini配置文件，可以把两个软件的默认路径设置成一样。
首先要修改的是Pads Layout输出gerber的文件夹。在Pads的安装目录下的2005PADSSDD_HOMEPrograms目录中会找到一个名为powerpcb.ini文件：

打开此文件，然后查找“CAMDir”，找到后将等号后面的路径修改为你的cam文件夹，例如我设置为E:work_dirCAM，保存

其次要修改cam350的导入文件夹路径，同样的，找到cam350安装目录下的camnt95.ini文件

查找Import_Path，并替换等号后面的路径，保存并关闭

这时你再打开cam350，再Import时就是你所设置的目录了。

楼主讲的比较实在。

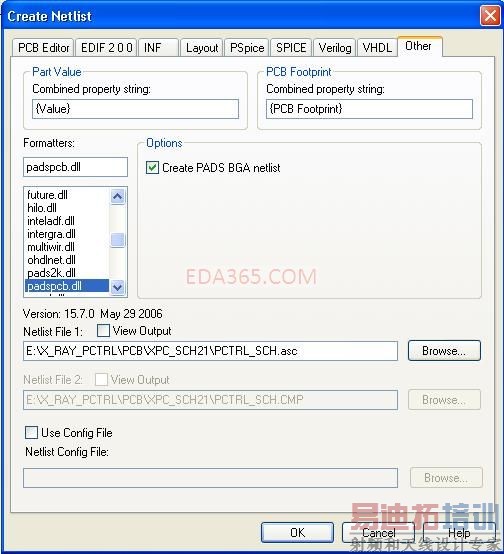

楼主讲的不错，但是你的第一个问题可能是你没有找到方法，其实OrCAD本身不需要padspwr4.dll就可以生成完美网表的，如下打钩就可以了：
（选pads2k.dll也可以和padspcb.dll生成的网表是一样的）。

学习了，谢谢楼主。但是CAM350 9.5的安装目录下找不到camnt95.ini文件，怎么办？

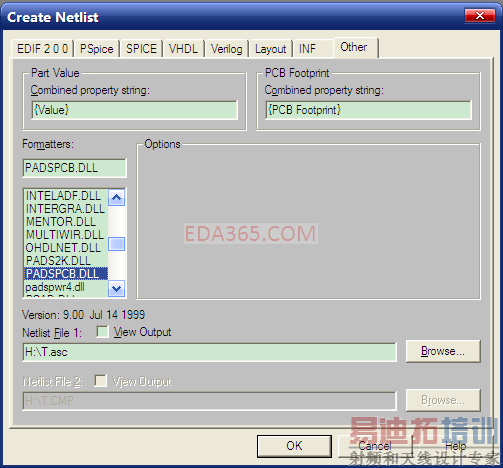

可能是你的OrCAD版本比较高级，我的没有这个选项。



在c:Documents and Settings当前用户名Application DataDownStream TechnologiesCAM350 9.5中。

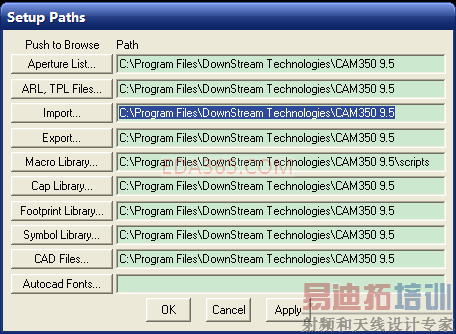

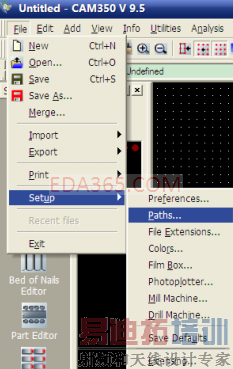

其实CAM350的设置不用这么麻烦，可以直接从菜单里设置。

我的是15.7，因为之后的版本都是NOLIC破解，我只用15.7的。

学习了，感谢！

走过，路过，学习了

没用

楼主计讲的不错

很好 ！@

很好

学习了

谢谢楼主！

学习了～～
