一个问题，为什么显示未连接

录入：edatop.com 点击：

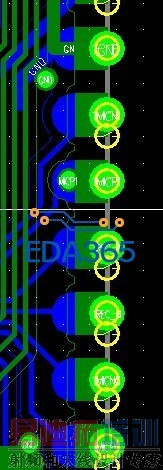

请教大家一个问题，为什么我的边上的引脚总显示未连接，如附件所示，希望大家帮帮我，先谢谢各位啦！

封装做的有问题，孔和盘一样大

版本太高看不见。
一般铺铜的边缘踩在孔中心上时，认为没连接上。就是说你的铜皮铺到了通孔的一半是不行的，哪怕多铺5mil都可以。
另外灰色的竖线是板框吧？铺铜到板框的默认避让距离是多少？假设是5mil，那就是铺铜连通孔的一半处都没铺到，自然是认为没连上。

邮票孔库和灌铜的问题。
已处理好：
1，将邮票孔的盘改为0.9mm
2，左上角的邮票孔接GND的，全部没有跟灌铜连接上。直接引线接上。
LM320_MB_V10_.rar

非常感谢JIMMY老师的答案，再次谢谢！

非常感谢您的回答，感谢感谢！

感觉感谢您的回答！谢谢！
