PADS 如何将库里元件直接放置到pcb中？
录入：edatop.com 点击：
pads如何像protel那样可以直接从库中把元件到pcb 中，而不需要在原理图放置元件在更新pcb.本人菜鸟一只，问题有点幼稚，高手勿拍砖
需要添加器件的话可以在ECO模式下将需要的器件从库中添加到PCB中
ECO toolbar ->Add component

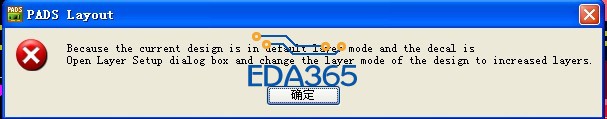

找楼上的方法做了，但是弹出这个对话框是怎么回事呢？怎么解决！
因为你现在的设计文件用的是默认的层模式（最多30层），但是你的库是用增强的层模式（最多300层）做出来的
因为你现在的设计文件用的是默认的层模式（最多30层），但是你的库是用增强的层模式（最多300层）做出来的

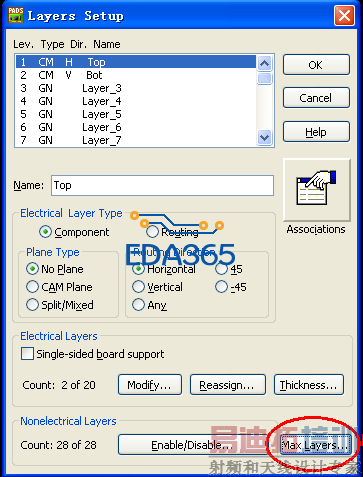

setup-->layer definition-->max layers-->OK，就可以加进来了
一些定位孔可以ECO加进来，建议更新原理图时你还是导入pcb比较保险，自己ECO加元件自己手动添加连接线，一两个元件还好，多几个就很容易接错，
谢谢楼上的所有高手们，
今天也遇到这个问题了谢谢
我觉得 所以元件都需要在原理图导过来吧 这样才能保证完整性
