差分线出线方式求解？
录入：edatop.com 点击：

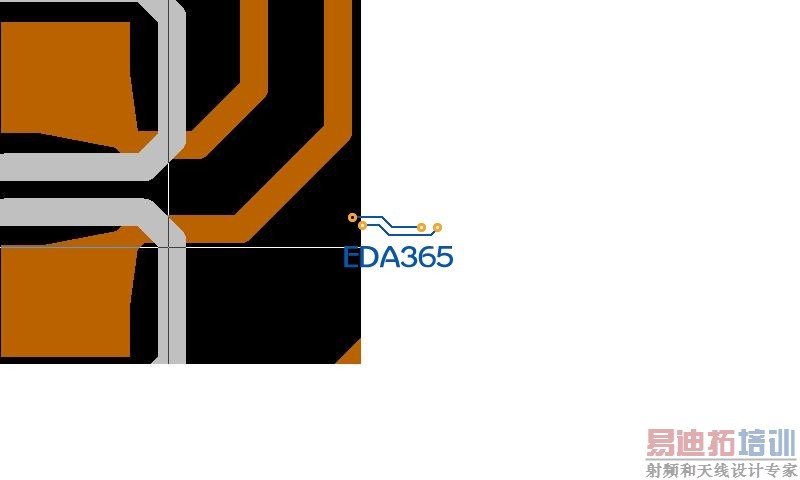

差分线出线方式下面的两种方式中图2是如何实现的，在哪里设置？
自己走线的
DRP打开自己走出来的了
极有可能是加泪滴
不是说的泪滴，是两条线从焊盘内才出现角度方式
加泪滴走差分，出线时调整一下角度就出来了
在router里面添加为差分对,设置好间距规则,走出来的线就是这样子了.
走出来不是图2的样子啊怎么样设置出图2的效果
补泪滴就做出2图的那种效果了.
图1和图2的差别不是泪滴的问题，是出线的方式，图1中间出线，图2焊盘一角出线。图2的这个角上出线是怎么设置的才可以拉线就出现这个效果

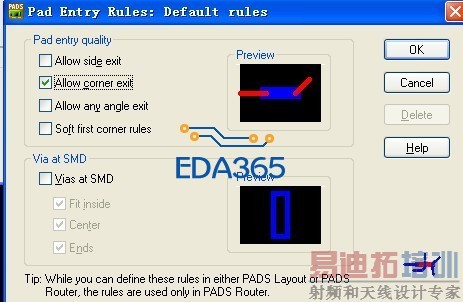

gdli 发表于 2013-7-3 15:52 在这里面设置出线方式吧
