PADS Layerout中的设计规则是否有优先级？
录入：edatop.com 点击：
本人使用pads以后发现其Layerout中的设计规则设置中的“Default缺省设计”项目中设置了安全间距后，如果再进入设置“decal"或”component"规则发现根本不起作用，这是因为缺省设置优先级更高呢，还是别的什么原因？在实际操作中画双层板的几率比较多，我一般会设置一个比较大的全局安全间距，而贴片CPU等元件由于管脚比较密，所以希望CPU等局部原件设置一个安全距离较小的规则。请问各位兄台，这个设想能在PADS中实现吗？请不灵赐教。谢谢。

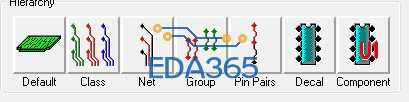

左边的优先级最低，右边的优先级最高
我现在的问题就是设置了左边的默认规则后，右边的规则设置了貌似不起作用啊。比如默认规则设置安全间距15mil，然后设置最右边的”component"中某个元件安全间距为8mil，实际规则检查时小于15mil的线路都报错，貌似”component"中的设置根本没起作用啊。
看了以前的老帖，已经找到答案了：看了帮助说明，decalcomponent这两个规则设置，只有在PADS ROUTER 才可以用。多谢各位。
l我只知道LAYOUT你拼错了.
为什么呢，decalcomponent这两个规则设置，只有在PADS ROUTER 才可以用呢
