做原理图CAE封装很不好做，不知道大家有没有同感
录入：edatop.com 点击：
1、首先不能用快捷键如：CTRL+C复制，只能用它上面的图标，而且鼠标移动的中心不能随意定，有时候复制一个元件黏贴时，鼠标在左边，元件在右边。
2、不知道怎么做实心的形体，貌似上面有功能但用不了
3、做圆弧时方向也不好定，各种不方便，请高手指点一二啊
2、不知道怎么做实心的形体，貌似上面有功能但用不了
3、做圆弧时方向也不好定，各种不方便，请高手指点一二啊

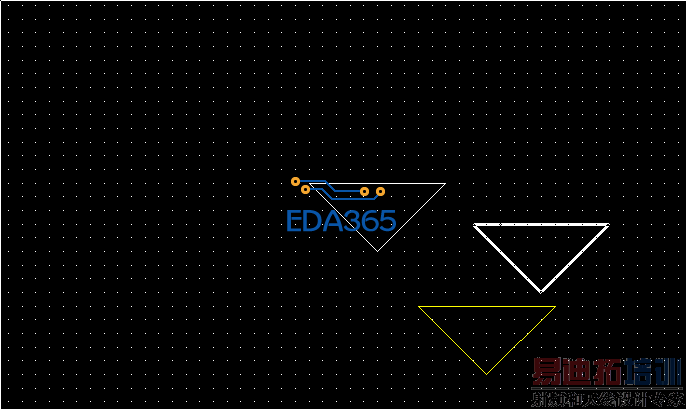

第2点 实心的形状，是因为你画的2D线不是一个闭合的形状，试试选择画多边形或矩形。

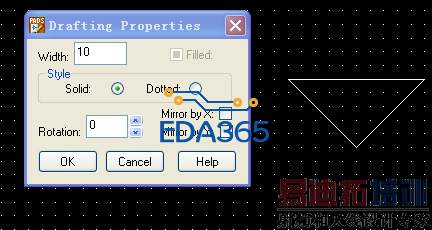

楼上说的对的，在属性里面把Filled勾上就行
其他问题有哪位高手知道更好的方法吗
1，这个是不能复制，不过可以右键保存到你的库里面，然后在Add 2D line from library取出来就行，关于不好放，你只要把格点关掉就好
2 上面已经回答过了，
3 增加圆弧也是很好弄的，增加2d线右键有个add arc要想怎样的画怎样的
第2点 实心的形状，是因为你画的2D线不是一个闭合的形状，试试选择画多边形或矩形
