pads更新设计
录入：edatop.com 点击：
如图所示 更新pads设计时出现错误

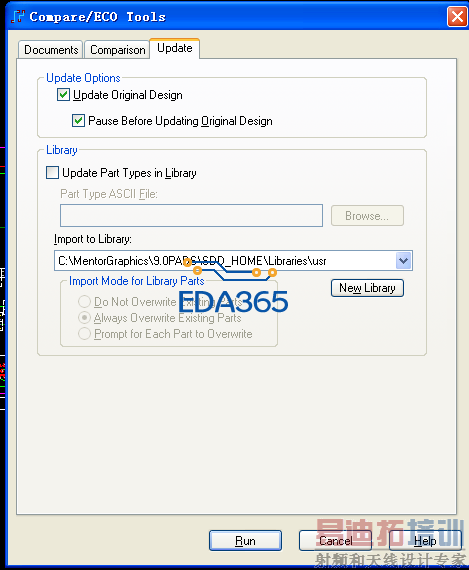

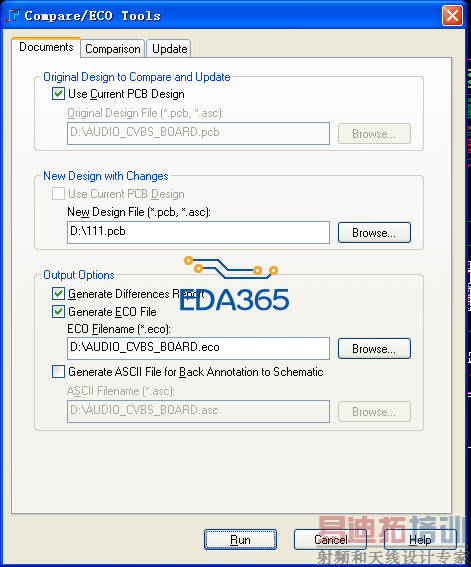

下图为更新时的选择
求大神指点
你的原理图是什么做的？
PADS LOGIC还是ORCAD?
如果是PADS LOGIC,直接从原理图里ECO过来就行了，
如果是ORCAD的原理图，先从ORCAD原理图中，导出.ASC文件（这个文件还要按PCB修改一下），再把PCB与这个修改过的.ASC文件对比（就如你所操作的，但不是PCB与PCB进行比较）这后输出一个.ECO文件。再在PCB中导入这个ECO文件，就完成更新了。

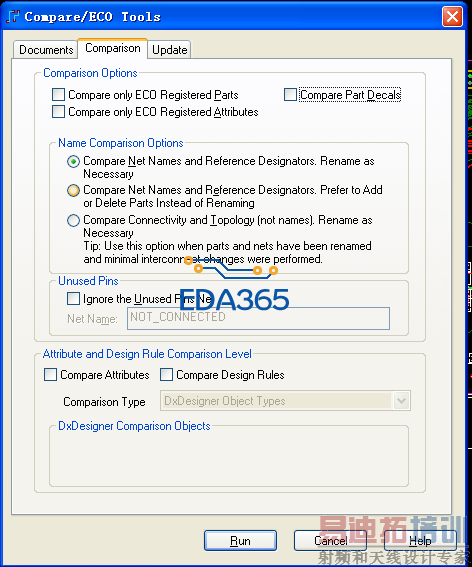

comparion那页，comparion options上面3个都勾上，Name那个勾选第2项，试试看
