要通过2A电流,1mm的过孔需要几个?请指点,谢谢

录入:edatop.com    点击:
要通过2A电流,1mm的过孔(通孔)需要多少个?

孔铜厚是多少?
我觉得4个就OK,有地方可以多几个。

1mm的孔径可以过4A

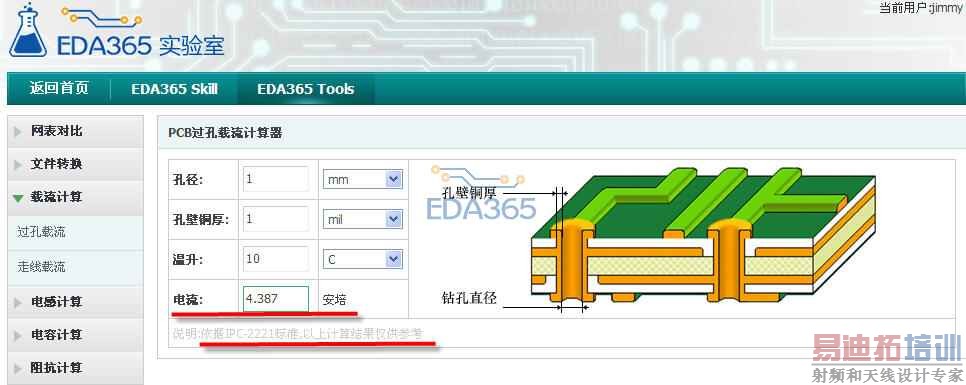

上图是EDA实验室依据IP2221计算出来的理论数据。
在实际的应用中,还应考虑到加工误差等因素,可以减半计算。
1oz的基铜,通常 情况下,1mm的过孔可以过2A2.5A

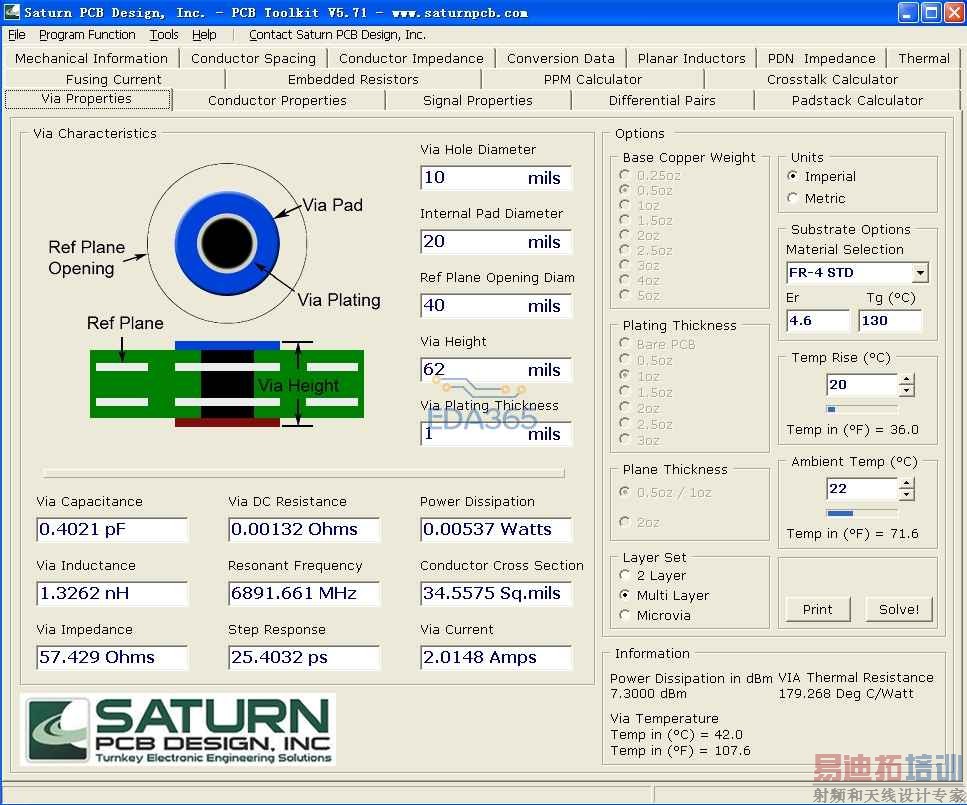

上传个过孔计算(过孔电流计算只是其中功能之一)


Saturn PCB Toolkit V5.8 Setup1.part1.rar
Saturn PCB Toolkit V5.8 Setup1.part2.rar

谢谢分享,先下载来看看

下载收藏

谢谢分享

谢谢分享

学习

这个必须顶

谢谢五楼分享的软件。呃。不过能简单给讲解一下吗。我们可以直接就用了!

z专业词汇应该还是蛮简单的吧尝试着用用就没问题了

kankan
