关于pads画板框的问题

录入:edatop.com    点击:

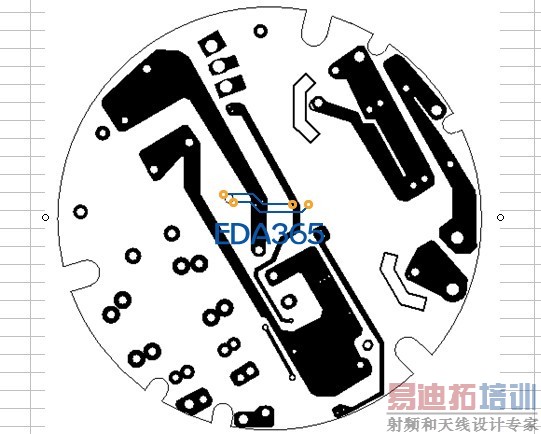

这种板框是怎么画出来的呀,圆形的边缘那么多缺口怎么画的呀 急求方法

要用CAD画出来,再倒入PADS中

在CAD画好并做成一个整体,导入PADS里面就可以当板框了。

嗯。我一向也这么做

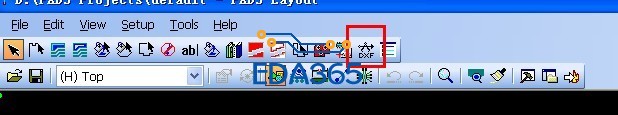

autocad 好画后倒入layout 如图

谢谢大家了已经画好了 就是用cad画的然后导入的

在LAYOUT有一个“板框和挖空区域”的工具,直接在LAYOUT画就行了

对啊,PADS 用熟,这几个小缺口。很容易解决,我一般都是在PADS里面画的。

相对于画图方面,auto-CAD可能处理起来更方便快捷些

可以告诉我在哪吗

zhou永泽 发表于 2013-7-10 10:28


我知道这可以画板框,我是问圆的缺口是怎么画出来的,还是这个按钮就可以画成那样只是我不知道,求解?我用那个分割不了啊
