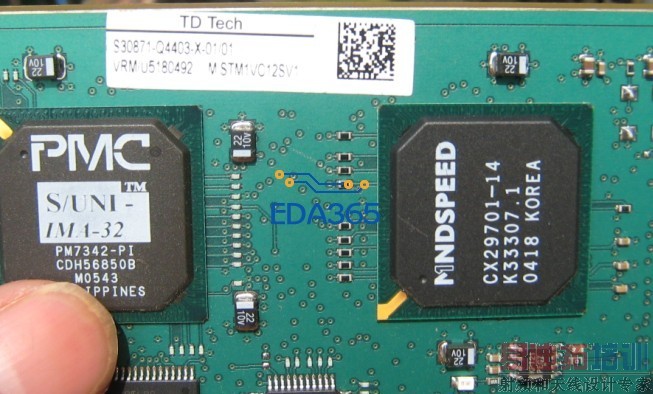

这么多过孔,为什么呢

录入:edatop.com    点击:

多层板 里面层走线的过孔 不算多吧

那为什么要露出这么多到上面来,难道上面是地或者电源平面吗

常规过孔就是从顶到底打穿。不打穿,价格就上去了。

你找个多层板 看看就知道了 中间层需要走线 所以要过孔 是通孔

恩,知道了,盲孔的成本高,这样做通孔就没那么高了

上次看到一款PCB打开后到处是孔。差点密集恐惧症了,估计做出来就是这个效果
