为什么我铺的硐是网的怎么设置

录入:edatop.com    点击:

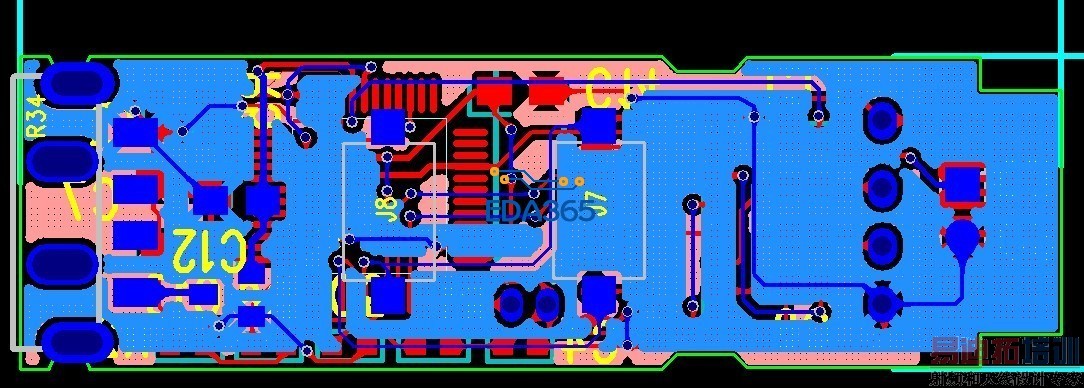

为什么我铺的硐是网的怎么设置,我是用9.5画的

都没人帮忙吗?

铜皮属性中width加大。

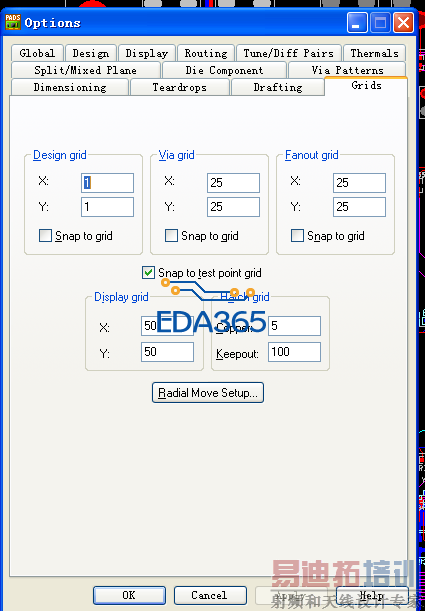

如图,width要大于hatch grid

还有一种方法就是把 hatch copper grid 设小一点

把铺铜栅格弄小就不是网状了

正解!

5楼说的可以解决楼主的问题
