浅析费思电子负载在LED行业中的应用

到今天，LED已发展了30多年，各种类型的LED、利用LED作二次开发的产品及与LED配套的产品(如白光LED驱动器等)发展迅速，新产品不断上市，已发展成不少新型产业。回顾过去，它已茁壮成长，展望将来，还期望更进一步地提高。

世界目前LED产业投资是很热的一个重点项目，全球各国对LED的研发生产都比较重视。在我国，也正在加快LED发展的步伐。中国是电子制造业大国，并且正在迅速发展，国内的手机、汽车、显示屏、笔记本电脑背光源、显示器及显示广告牌等产业是LED发展的巨大推动力，而且随国家半导体照明工程的发展，国内 LED产业具有广阔的发展前景。未来5年，我国也将把半导体照明作为一个重大工程进行推动，而科技部也已批准上海、大连、南昌、厦门、深圳、石家庄、扬州等7地作为LED产业化基地。按这七大产业基地预计目标，估计在2011年，整个中国LED产业产值将超过1800亿元。

而LED能有这样巨大的市场发展空间，则是据于其所具备的以下优点与特点，决定了它是最理想的光源去代替传统的光源，使得它有着广泛的用途。

1、光效率高：光谱几乎全部集中于可见光频率，效率可以达到80%-90%。而光效差不多的白炽灯可见光效率仅为10%-20%。

2、光线质量高：由于光谱中没有紫外线和红外线，故没有热量，没有辐射，属于典型的绿色照明光源。

3、能耗小：单体功率一般在0.05-1w，通过集群方式可以量体裁衣地满足不同的需要，浪费很少。以其作为光源，在同样亮度下耗电量仅为普通白炽灯的1/8-10。

4、寿命长：光通量衰减到70%的标准寿命是10万小时。一个半导体灯正常情况下可以使用50年，即使长命百岁的人，一生最多也就用2只灯。

5、可靠耐用：没有钨丝、玻壳等容易损坏的部件，非正常报废率很小，维护费用极为低廉。

6、应用灵活：体积小，可以平面封装，易开发成轻薄短小的产品，做成点、线、面各种形式的具体应用产品。

7、安全：单位工作电压大致在1.5-5v之间，工作电流在20-70mA之间。

8、绿色环保：废弃物可回收，没有污染，不像荧光灯一样含有汞成分。

9、响应时间短：适应频繁开关以及高频运作的场合。 [p]

LED行业的持续发展，也带动了其产业上下游产业的快速发展，如半导体材料、电子负载等。而费思科技研发生产的FT6300A系列单通道可编程直流电子负载，以其“安全、稳定、耐用”的特点，使得其在LED行业测试中得到广泛的使用。

FT6300A系列电子负载，不但提供了强大的测试功能和友好的人机界面，而且配备了RS232接口(另有GPIB-RS232、RS485-RS232选件)，非常适用于对LED设备进行测试，能够为LED的产品设计和测试提供多种解决方案。

FT6300A系列电子负载包含了FT6301A、FT6302A 、FT633A、FT6304A、FT6305A 和FT6306A等多种型号，其良好的稳定性及精心的设计，并配合了费思科技强大的上位机软件，这无疑是LED设备测试的最佳选择。

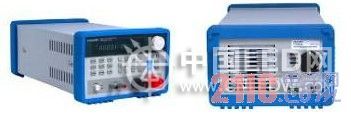

FT6300A系列单通道可编程直流电子负载

型号6301A6302A6303A6304A6305A6306A

功率150W300W300W300W600W600W

电流0-30A0-30A0-15A0-60A0-30A0-120A

电压0-120V0-120V0-500V0-120V0-500V0-120V

FT6300A系列电子负载在对LED设备测试时，测试的主要项目有：

1、冲击电流测试。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流，一般是20A—30A。

2、过流保护测试。是一种负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对LED设备和负载的损坏。过流的给定值一般是额定电流的110%——130%。

3、过压保护测试。是一种对端子间过大电压进行负载保护的功能。一般规定为输出电压的130%—150%。

4、输出欠压保护测试。当输出电压在标准值以下时，检测输出电压下降或为保护负载及防止误操作而停止电源并发出报警信号，多为输出电压的80%——30%左右。

5、过热保护测试。在LED设备内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号。

6、漏电流测试。漏电流是流经输入侧地线的电流，在LED设备中主要是通过静噪滤波器的旁路电容器泄露电流。UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安。VDE允许：用1.5K欧的电阻与150nP电容并接。并施加1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安。一般是1毫安左右。 [p]

7、绝缘电阻测试。VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟。

费思FT6300A系列电子负载在对LED设备做测试时，可以对测试过程中出现的异常(如过电流、过电压、过功率、输入反接、过热和失控等)现象采取相应的保护措施，并在负载显示屏上提示相应的信息。

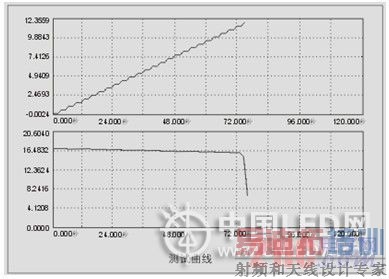

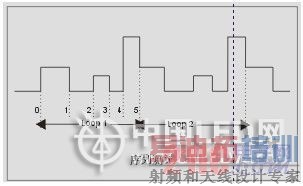

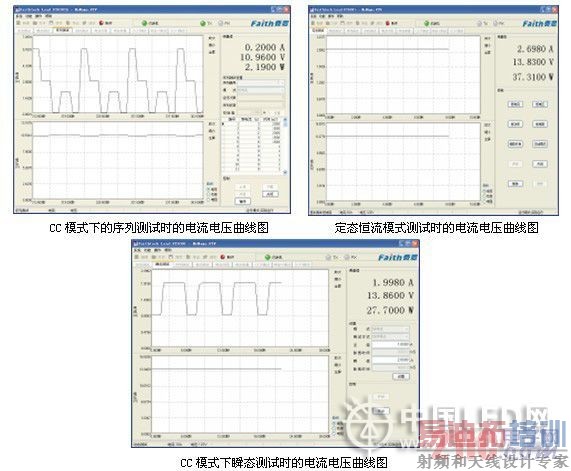

费思科技为FT6300A系列电子负载配备了强大的上位机软件，使用者可以通过费思电子负载上了RS232 端口将负载与PC机相连，运上位机软件除了完成面板操作功能(包括定态测试、短路测试、序列测试、瞬态测试、自动测试和OCP测试等)外，同时还能及时观察电压、电流、电阻和功率随时间变化的曲线变化。

纵观整个国内的LED市场，总体来看，中国未来LED产业将会持续增长，这对中国从LED测试设备生产的企业来说也是一个很好的市场机会。
