串行动态LED扫描电路
录入：edatop.com 点击：

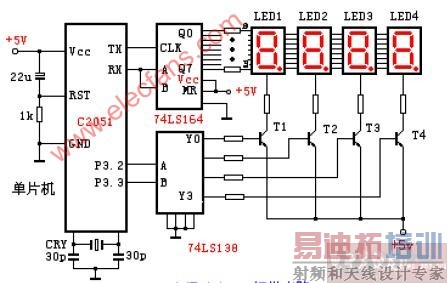

4中采用C2051单片机，同时用廉价易得的74LS164和74LS138作为扩展芯片。74LS164是一个8位串入并出的移位寄存器，其此处的功能是将C2051串行通信口输出的串行数据译码并在其并口线上输出，从而驱动LED数码管。74LS138是一个3-8译码器，它将单片机输出的地址信号译码后动态驱动相应的LED。但74LS138电流驱动能力较小，为此，电路使用了未级驱动三极管2SA1015作为地址驱动。
将4只LED的段位都连在一起，它们的公共端则由74LS138分时选通，这样任何一个时刻，都只有一位LED在点亮，也即动态扫描显示方式。使用串行口进行LED通信，程序编写相当简单，用户只需将需显示的数据直接送串口发送缓冲器，等待串行中断即可，看看下面的程序。 ·

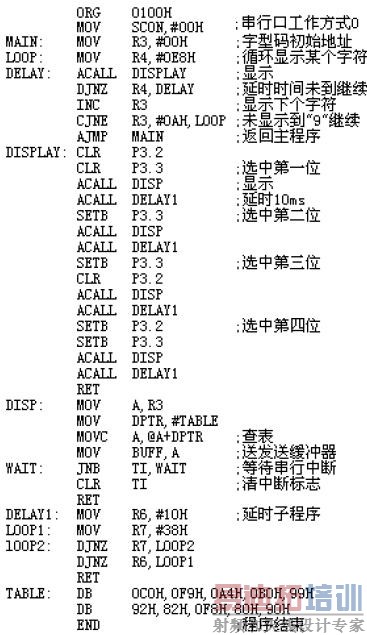

程序清单
