8×8点阵LED原理及应用分享

录入:edatop.com    点击:



配合《实验10 8×8LED扫描输出实验》,特给出8×8 点阵LED的工作原理。
    图(1)为8×8点阵LED外观及引脚图,其等效电路如图(2)所示,只要其对应的X、Y轴顺向偏压,即可使LED发亮。例如如果想使左上角LED点亮,则Y0=1,X0=0即可。应用时限流电阻可以放在X轴或Y轴。




图(1)8×8点阵LED外观及引脚图

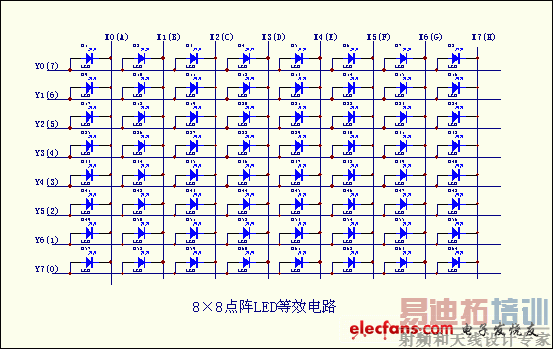

图(2)8×8点阵LED等效电路

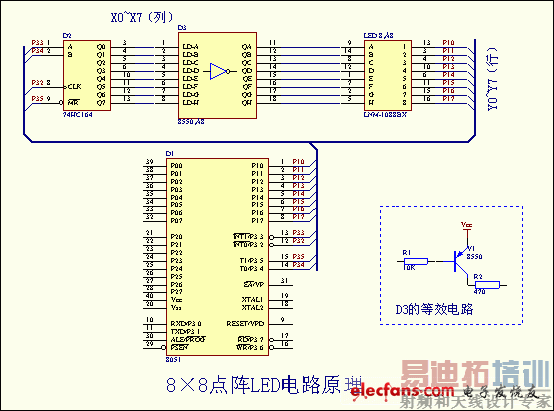

图(3)8×8点阵LED电路原理 [p]

点阵LED扫描法介绍
点阵LED一般采用扫描式显示,实际运用分为三种方式:
(1)       点扫描;
(2)       行扫描;
(3)       列扫描。
若使用第一种方式,其扫描频率必须大于16×64=1024Hz,周期小于1ms即
可。若使用第二和第三种方式,则频率必须大于16×8=128Hz,周期小于7.8ms即可符合视觉暂留要求。此外一次驱动一列或一行(8颗LED)时需外加驱动电路提高电流,否则LED亮度会不足。如图3所示。

  下面是一个用P1口控制扫描,用74HC164控制显示输出,使8×8点阵LED显示一个“×”的例程。如图(3)所示。

CLK EQU       P3.2
DINA      EQU       P3.3
DINB      EQU       P3.4
CLEAR   EQU       P3.5

ORG       0000H
AJMP   MAIN
ORG       0100H
MAIN:
       MOV      SP,#70H          ;设堆栈指针
       MOV      50H,#07EH     ;设置发送的列数据(Y0~Y7)
       MOV      51H,#0BDH
       MOV      52H,#0DBH
       MOV      53H,#0E7H
       MOV      54H,#0E7H
       MOV      55H,#0DBH
       MOV      56H,#0BDH
       MOV      57H,#07EH
       CLR      CLEAR             ;初始化I/O口
       SETB      CLK
       SETB      DINA
       SETB     DINB
       SETB      CLEAR
mainloop:
       mov         r6,#8h              ;设置扫描次数
       mov        dptr,#09000h    ;读取扫描端口数据
       MOV      R1,#50H          ;指定列数据指针
flashcy:
       MOV      A,@R1            ;读取列数据
       MOV      R0,A
       INC        R1                    ;列数据指针加1
       CLR       A
       MOVC    A,@A+DPTR
       MOV      P1,#0FFH
       LCALL    SENDTO
       MOV      P1,A
       INC        DPTR
       LCALL   DELAY
       DJNZ      R6,flashcy
       SJMP      MAINLOOP
sendto:                                     ;发送数据子程序
       PUSH      ACC
       CLR      CLK
SENDTIME:
       MOV      R7,#08H
       MOV      A,R0
       CLR       C
SENDCY:
       RRC       A
       MOV      DINA,C
       SETB      CLK
       CLR        CLK
       DJNZ      R7,SENDCY
       POP       ACC
       RET
DELAY:  MOV     R7,#01        ;延时子程序
DELAY0: MOV     R4,#17
DELAY1: MOV     R3,#28
        DJNZ    R3,$
        DJNZ    R4,DELAY1
        DJNZ    R7,DELAY0
        RET

ORG       09000H
DB   0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH      ;X0~X7(列扫描)

end
